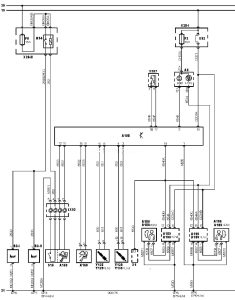

Електрична схема подушок безпеки Peugeot 406 Coupe 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

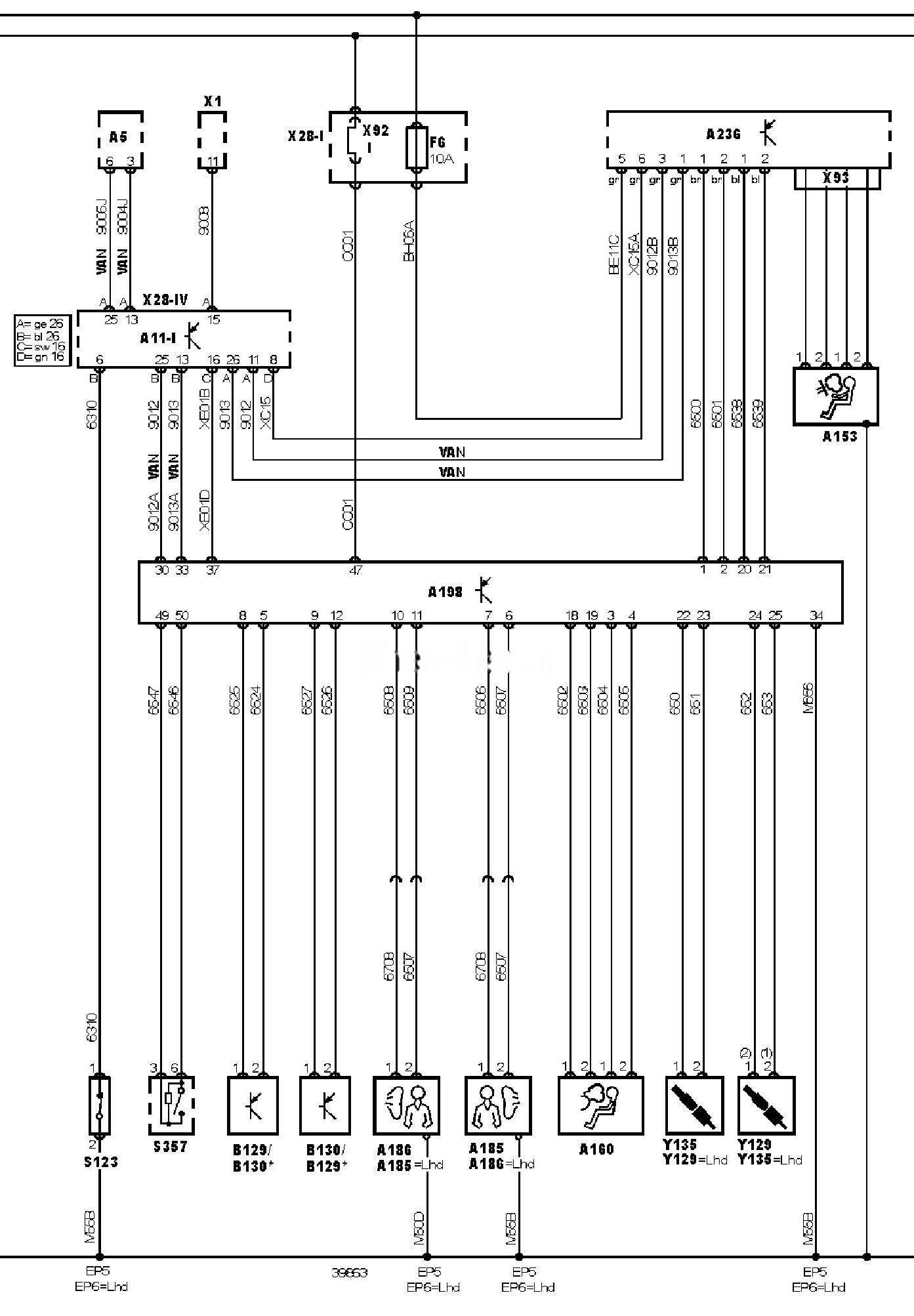

Електросхема подушок безпеки (07.2001-).
Позначення до електричної схеми Peugeot 406
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
B129 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B130 |
Датчик зносу гальмівної колодки (правої передньої) |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
F6 |
Запобіжник |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S357 |
Вимикач примусового вимкнення подушки безпеки пасажира |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X92 |
Роз’єм (джампер) |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
