Електрична схема очищувачів та омивачів Peugeot 406 Coupe 2000, 2001 року випуску.

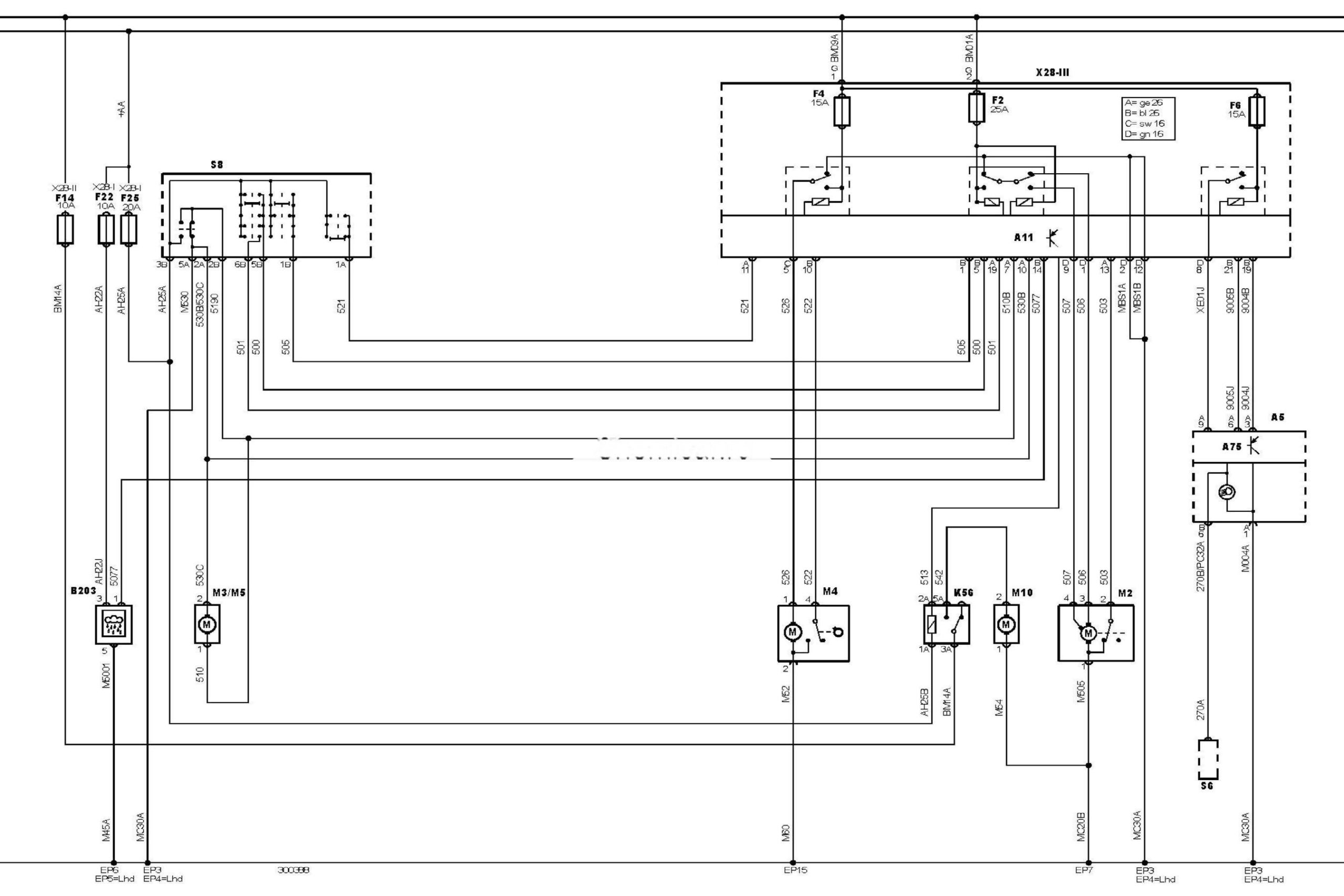

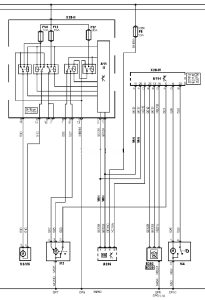

Електросхема очищувачів та омивачів (2000-06.2001).
Позначення до електричної схеми Peugeot 406
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP15 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F22 |
Запобіжник |
|
F25 |
Запобіжник |
|
K56 |
Реле насоса омивача фар |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, панель приладів 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
