Електросхема очищувачів тип 1 Renault Trafic 2 (X83)

Електрична схема очищувачів та омивачів Renault Trafic 2 (X83) 2001, 2002, 2003 року випуску.

Електросхема очищувачів та омивачів (-09.2003).

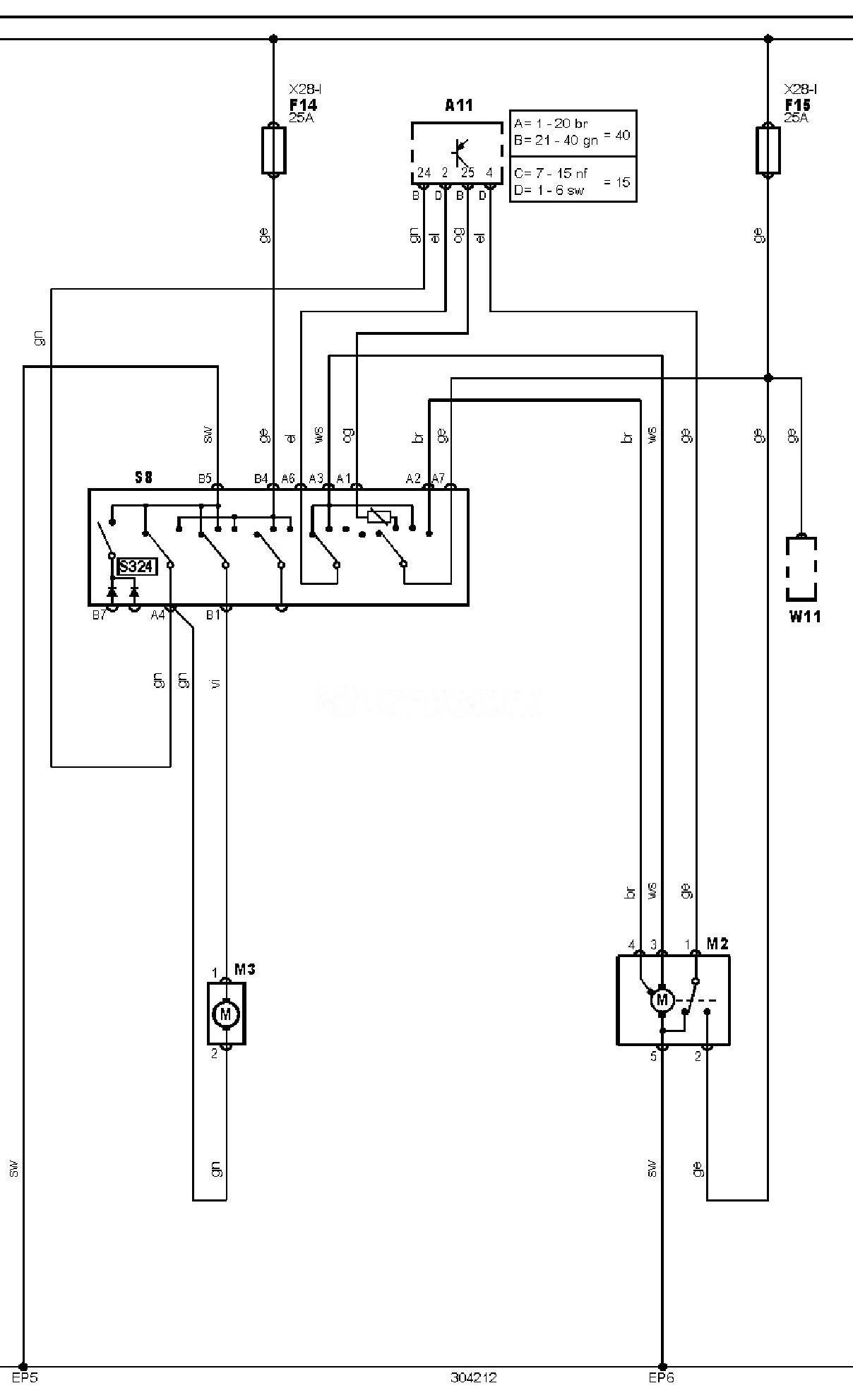

Електросхема очищувачів тип 1 Renault Trafic 2 (X83) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Renault Trafic

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP5	Точка маси
EP6	Точка маси
F14	Запобіжник
F15	Запобіжник
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
S8	Перемикач керування очищувачем / омивачем лобового скла
S324	Перемикач режимів роботи цифрового дисплея
W11	Запасний провід (джгут проводів)
X28-1	Блок запобіжників/реле, панель приладів 1

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Renault Trafic 2 (X83)

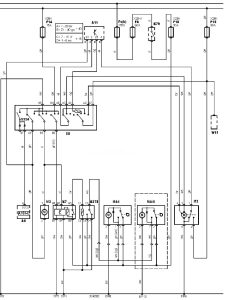

Ще електричні схеми для Renault Trafic 2 (X83):
