Електросхема очищувачів та омивачів Audi A6 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

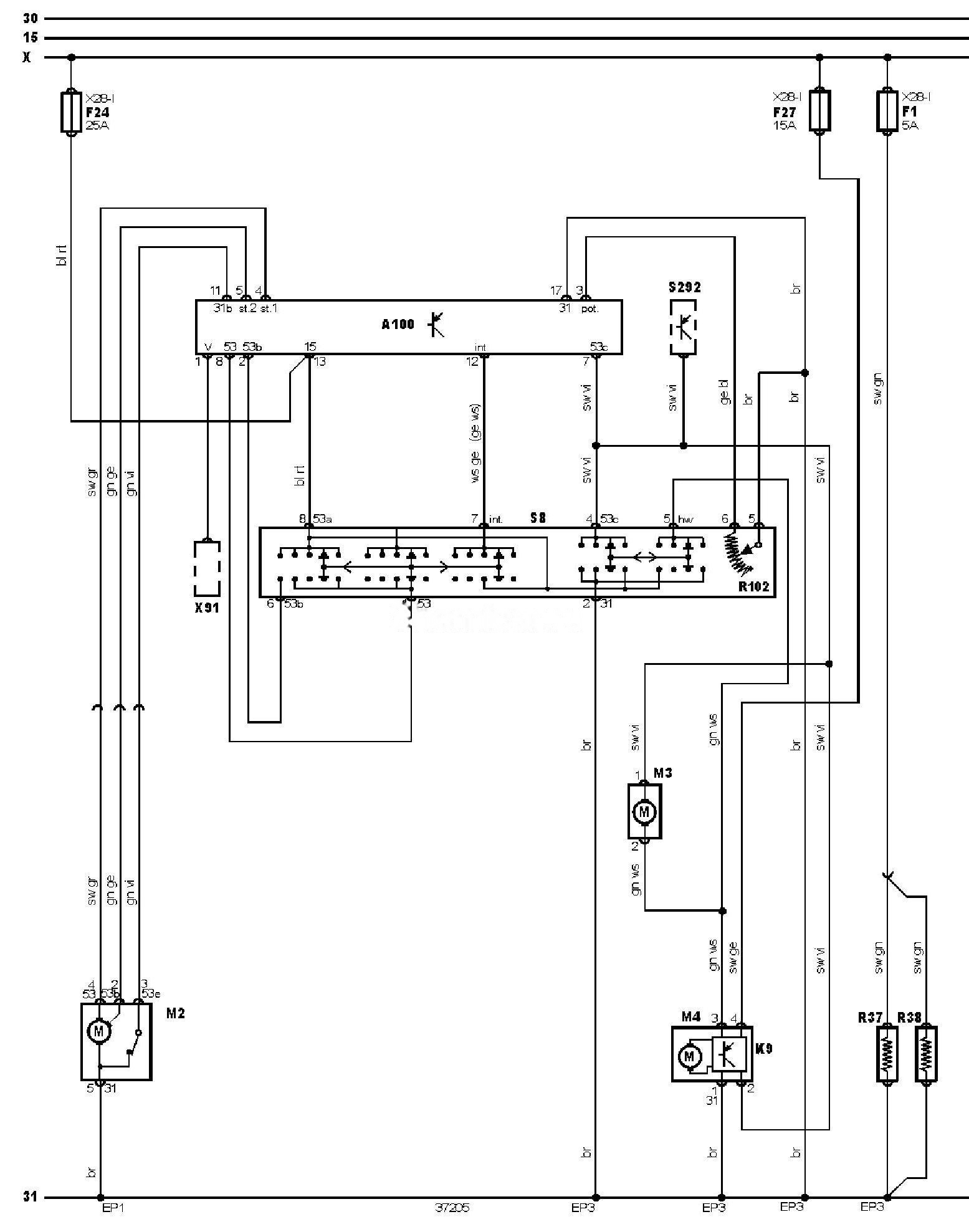

Електросхема очищувачів та омивачів — Універсал

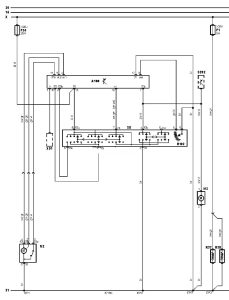

Електросхема очищувачів тип 2 Audi A6 (C5)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi A6

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A100

Блок керування очищувачем лобового скла

EP1

Точка маси

EP3

Точка маси

F1

Запобіжник

F24

Запобіжник

F27

Запобіжник

K9

Реле переривчастого режиму роботи очищувача заднього скла

M2

Електродвигун очищувача лобового скла

M3

Електродвигун насоса омивача лобового скла

M4

Електродвигун очищувача заднього скла

R37

Обігрівач форсунки омивача лобового скла (лівий або єдиний)

R38

Обігрівач форсунки омивача лобового скла (правий)

R102

Регулятор переривчастого режиму роботи очищувача лобового скла

S8

Перемикач керування очищувачем / омивачем лобового скла

S292

Панель керування кондиціонером/опалювачем

X

Замок запалювання — допоміжні ланцюги

X91

Роз’єм датчика швидкості автомобіля



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
