Електросхема очищувачів та омивачів Audi A6 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

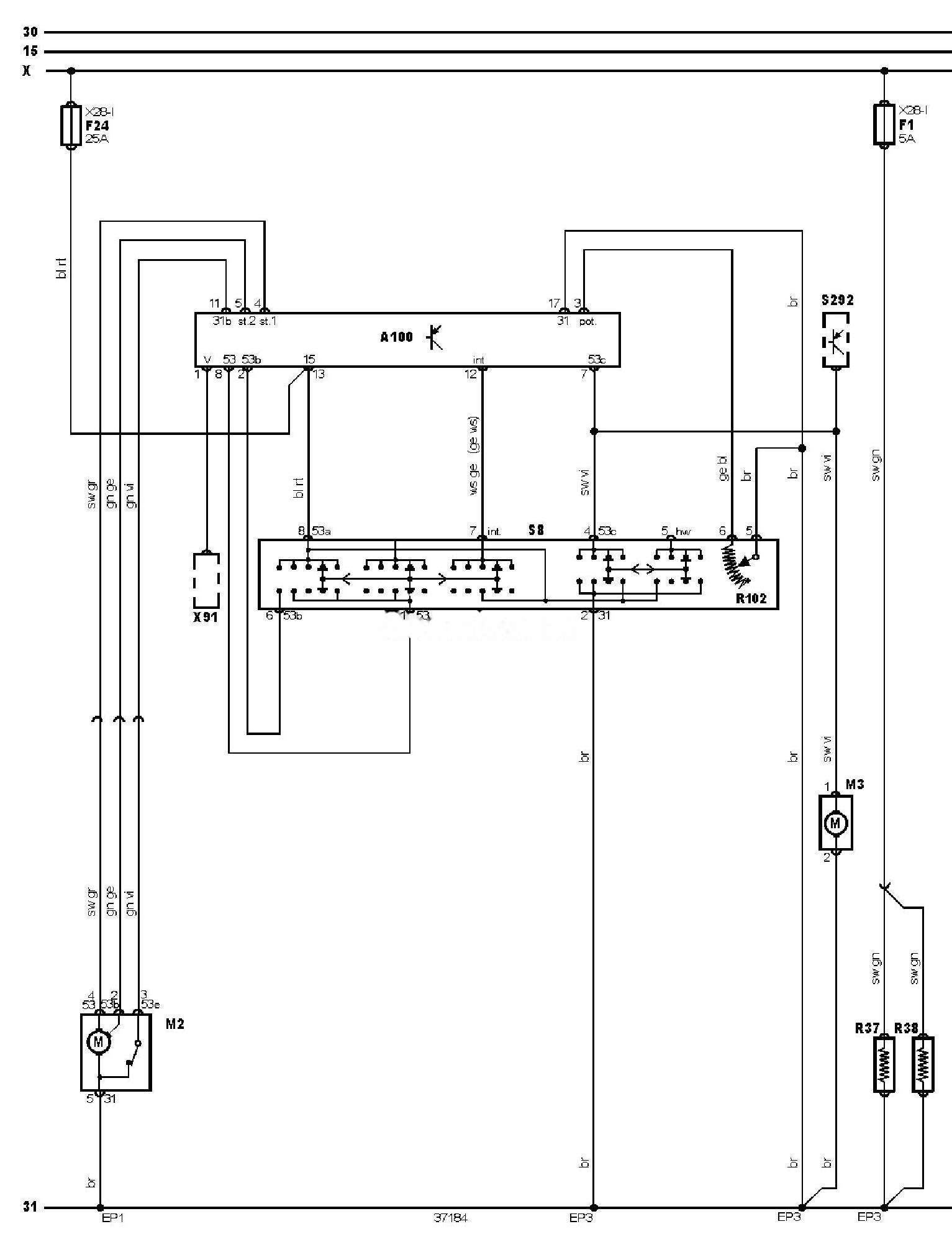

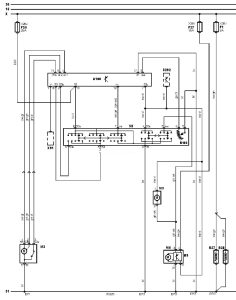

Електросхема очищувачів та омивачів — Седан
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A100 |
Блок керування очищувачем лобового скла |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F24 |
Запобіжник |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
R102 |
Регулятор переривчастого режиму роботи очищувача лобового скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X |
Замок запалювання — допоміжні ланцюги |
|
X91 |
Роз’єм датчика швидкості автомобіля |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
