Електрична схема очищувачів та омивачів Renault Trafic 2 (X83) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

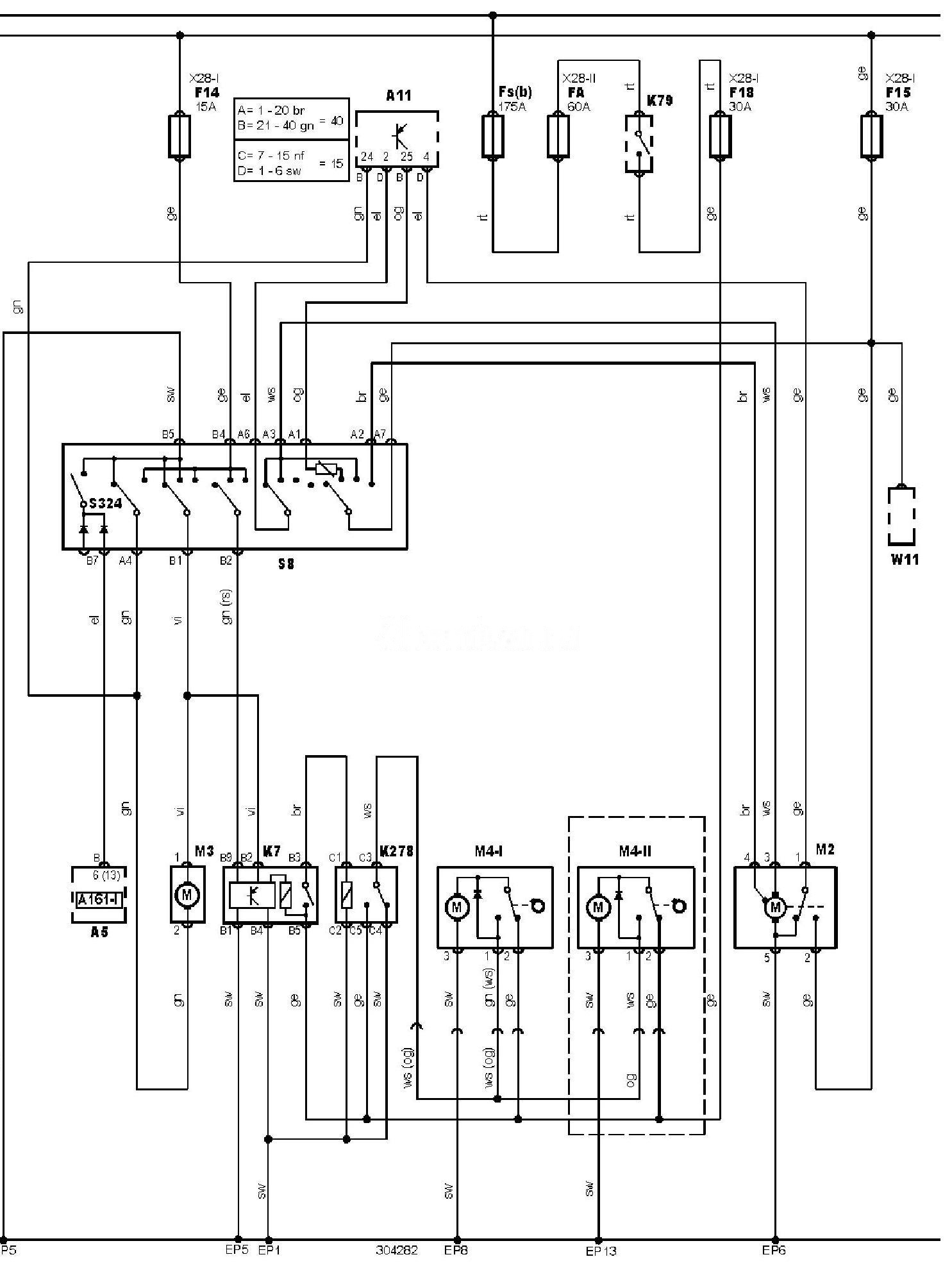

Електросхема очищувачів та омивачів (10.2003-).
Позначення до електричної схеми Renault Trafic
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A161-1 |
Багатофункціональний дисплей 1 |
|
EP1 |
Точка маси |
|
EP13 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
FA |
Запобіжник |
|
Fs |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F18 |
Запобіжник |
|
K79 |
Реле основних ланцюгів запалювання |
|
K278 |
Реле протитуманних фар |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S324 |
Перемикач режимів роботи цифрового дисплея |
|
W11 |
Запасний провід (джгут проводів) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
