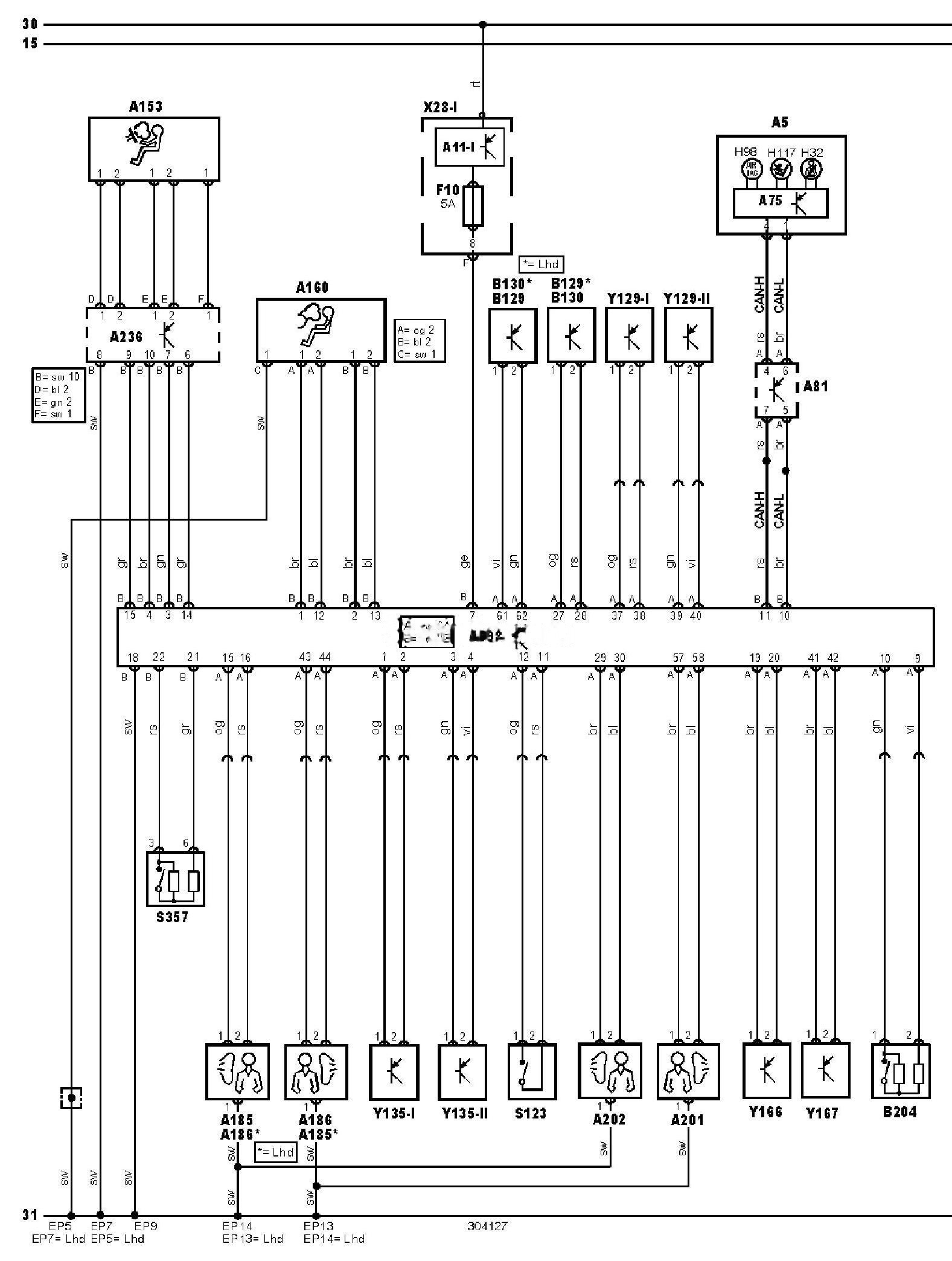

Електрична схема подушок безпеки Renault Megane 2 (X84) 2006, 2007, 2008, 2009, 2010 року випуску.
Електросхема подушок безпеки — Седан/ Хетчбек/ Універсал (05.2006-).
Позначення до електричної схеми Renault Megane
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A75 |
Блок керування комбінацією приборів |
|
A81 |
Блок керування підсилювачем кермового керування |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A201 |
Бічна подушка безпеки, ліва задня |
|
A202 |
Бічна подушка безпеки, права задня |
|
A236 |
Блок керування електрообладнанням кермової колонки |
|
B129 |
Датчик удару SRS, з боку пасажира |
|
B130 |
Датчик удару SRS, з боку водія |
|
B204 |
Датчик положення сидіння водія |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP13 |
Точка маси |
|
EP14 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F10 |
Запобіжник |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S357 |
Вимикач примусового вимкнення подушки безпеки пасажира |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
Y129-1 |
Переднатягувач ременя безпеки пасажира 1 |
|
Y129-2 |
Переднатягувач ременя безпеки пасажира 2 |
|
Y135-1 |
Переднатягувач ременя безпеки водія 1 |
|
Y135-2 |
Переднатягувач ременя безпеки водія 2 |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
