Електрична схема мультимедіа-системи Mercedes Benz E-Class (211) 2005, 2006 року випуску.

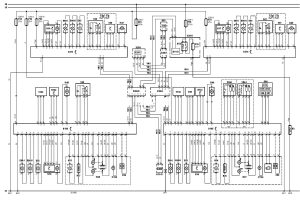

Електросхема мультимедіа-системи — З системою Comand.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A78 |
Блок антени |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B51-1 |
Динамік аудіосистеми, лівий задній 1 |
|
B51-2 |
Динамік аудіосистеми, лівий задній 2 |
|
B52-1 |
Динамік аудіосистеми, правий задній 1 |
|
B52-2 |
Динамік аудіосистеми, правий задній 2 |
|
B89 |
Додатковий динамік аудіосистеми (лівий) |
|
B90 |
Додатковий динамік аудіосистеми (правий) |
|
B242 |
Динамік аудіосистеми, задній центральний |
|
B245 |
Динамік аудіосистеми, лівий задній (додатковий) |
|
B246 |
Динамік аудіосистеми, правий задній (додатковий) |
|
B252 |
Мікрофон |
|
EP5 |
Точка маси |
|
F6 |
Запобіжник |
|
VAN |
Шина даних VAN |
|
X28-2 |
Блок запобіжників/реле, багажне відділення |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X107 |
Роз’єм телефону |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
