Електрична схема системи управління двигуном для автомобілів Audi 80 В4 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

Електросхема управління двигуном ABC об’ємом 2.6 літра.

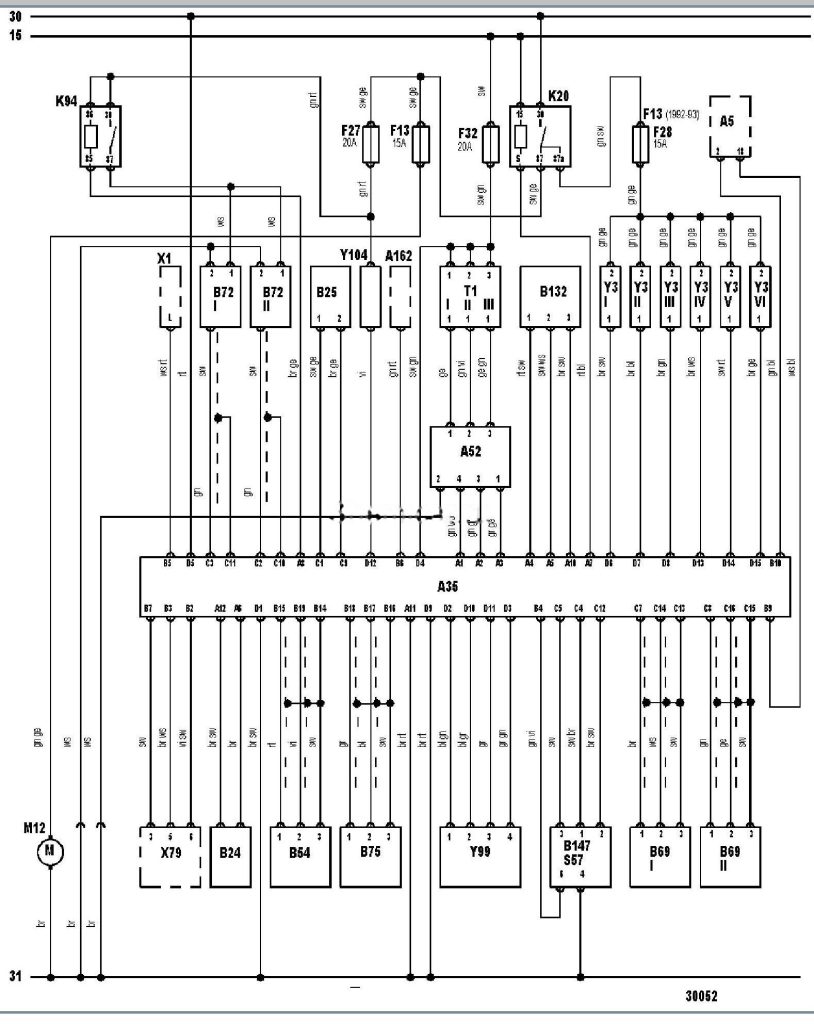

Електросхема двигуна ABC Audi 80 В4
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi 80

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A162

Електронний блок управління іммобілайзером

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B691

Датчик детонації

B692

Датчик детонації

B721

Підігрівається кисневий датчик

B722

Підігрівається кисневий датчик

B75

Датчик частоти обертання колінчастого вала

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

F13

Запобіжник

F27

Запобіжник

F28

Запобіжник

F32

Запобіжник

K20

Реле паливного насоса

K94

Реле підігрівача кисневого датчика

M12

Паливний насос

S57

Датчик повністю закритого положення дросельної заслінки

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X79

Роз’єм АКПП

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y3V

Форсунка

Y3V1

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Y31V

Форсунка

Y3V

Форсунка

Y3V1

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
