Електросхема системи управління двигуном для автомобілів Audi 80 В4 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

Електросхема управління двигуном АDA об’ємом 1.6 літра.

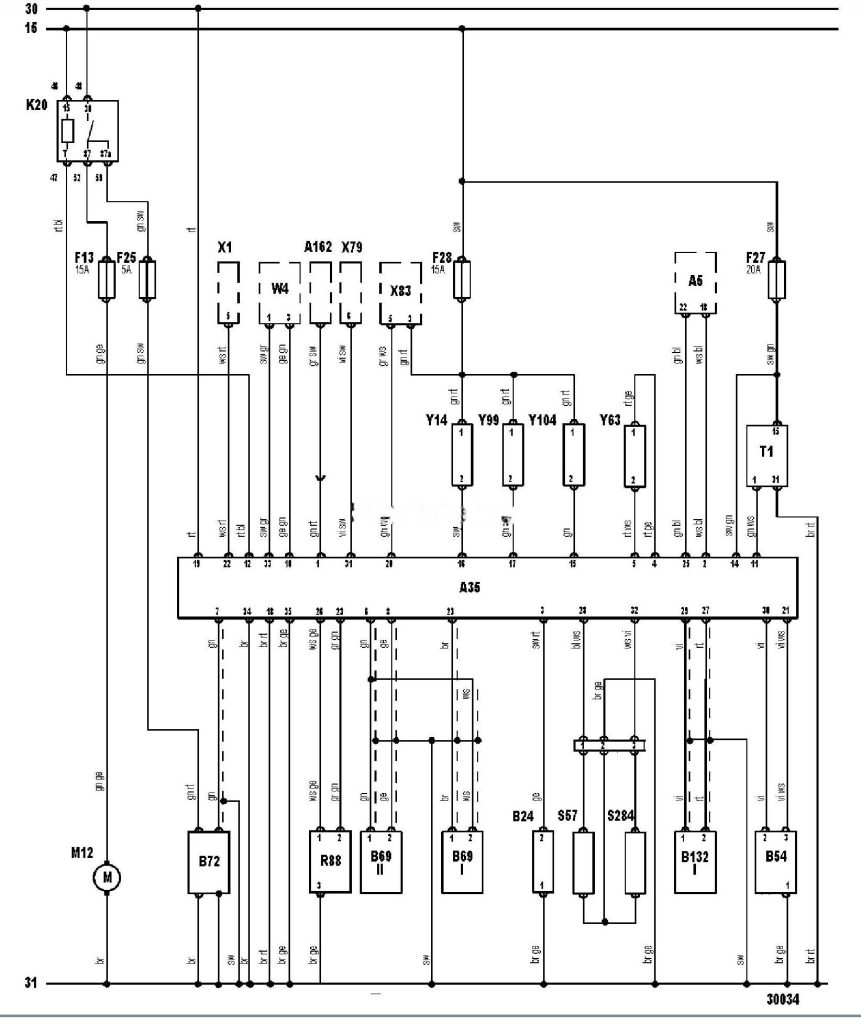

Електросхема двигуна ADA Audi 80 В4
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi 80

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A75

Блок управління комбінацією приладів

A166

Розподільник

B24

Датчик температури охолоджуючої рідини

B30

Датчик витрати повітря (MAF)

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B132

Датчик положення розподільного вала

B147

Датчик положення дросельної заслінки

F13

Запобіжник

F25

Запобіжник

F28

Запобіжник

F32

Запобіжник

K20

Реле паливного насоса

M12

Паливний насос

P7

Тахометр

P9

Спідометр

S57

Датчик повністю закритого положення дросельної заслінки

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X1-2

Діагностичний роз’єм (DLC)

Y3

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y104

Е/м клапан акумулятора парів палива



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
