Електросхема системи кондиціонера для автомобілів Audi 80 В4 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

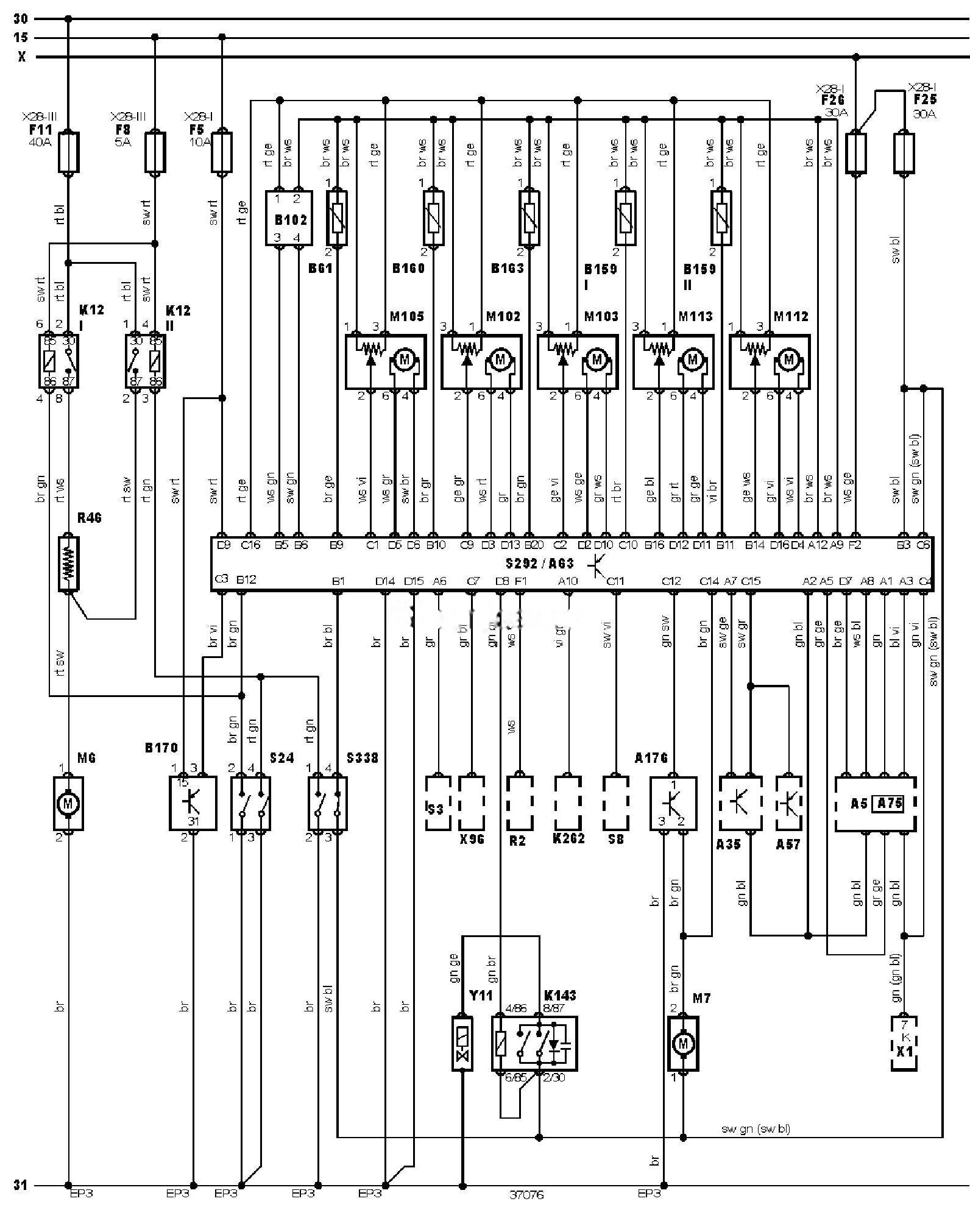

Електросхема кондиціонера (Ручне керування температурою).
Позначення до електричної схеми Audi 80
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
A64 |
Блок керування таймером електродвигуна вентилятора системи охолодження |
|
A163 |
Блок керування компресором кондиціонера |
|
F1 |
Запобіжник |
|
F12 |
Запобіжник |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K79 |
Реле основних ланцюгів |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S3 |
Вимикач фар |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджувальної рідини |
|
S47 |
Датчик високої температури охолоджувальної рідини |
|
S50 |
Датчик низької температури охолоджувальної рідини |
|
S149 |
Головний вимикач кондиціонера |
|
S151 |
Датчик-вимикач по температурі охолоджувальної рідини (кондиціонер) |
|
S1521 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S1522 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S239 |
Вимикач по температурі навколишнього повітря |
|
S242 |
Вимикач електродвигуна вентилятора системи охолодження (після зупинки двигуна) |
|
V11 |
Діод кондиціонера |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
