Електросхема системи управління двигуном для автомобілів Audi 80 В4 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

Електросхема управління двигуном АВМ об’ємом 1.6 літра (07.1992-) .

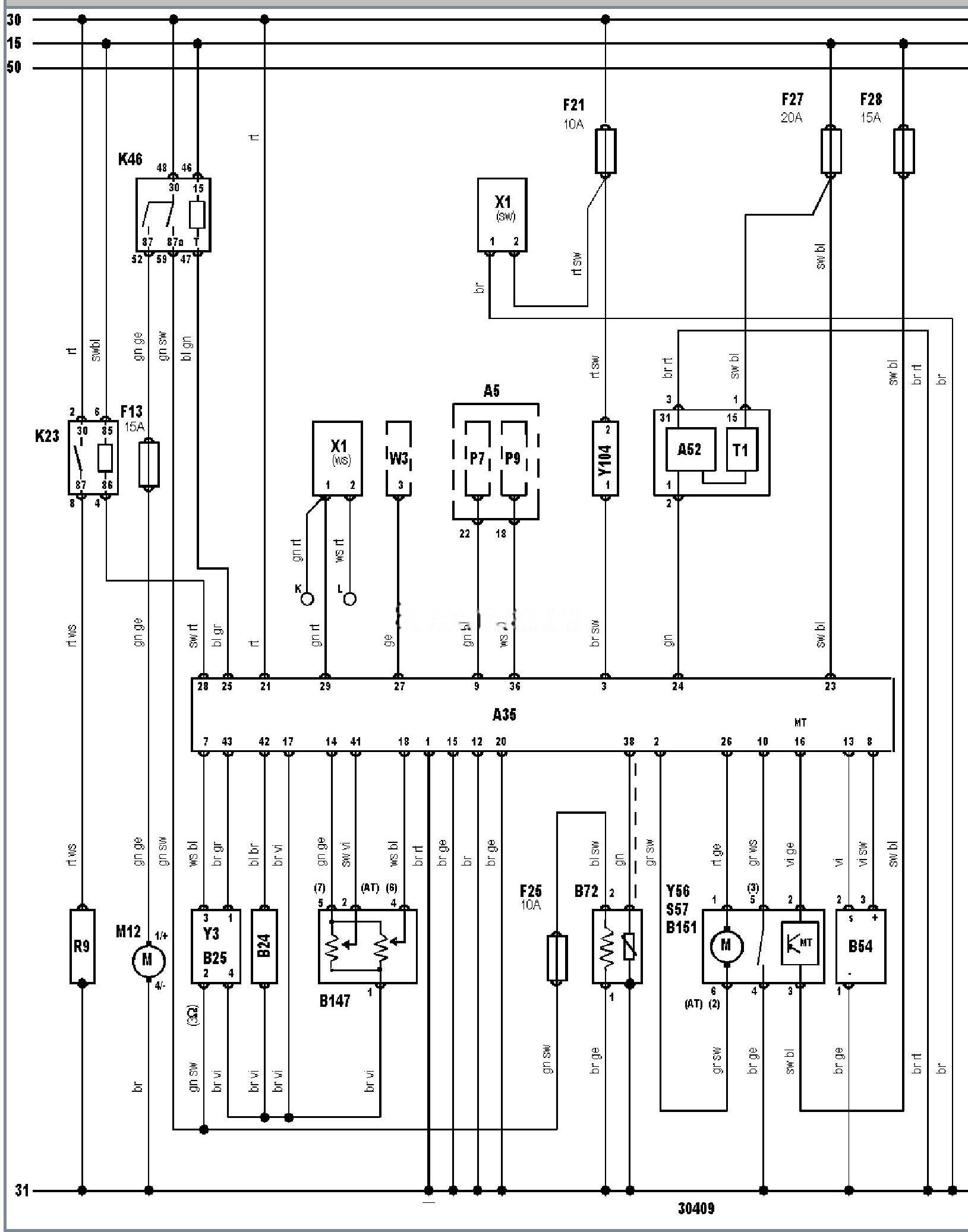

Електросхема двигуна АВМ Audi 80 В4 07.1992-
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi 80

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приладів

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B72

Підігрітий кисневий датчик

B147

Датчик положення дросельної заслінки

B151

Датчик положення приводу управління частотою обертання холостого ходу (1SC) — МКПП

F13

Запобіжник

F21

Запобіжник

F25

Запобіжник

F27

Запобіжник

F28

Запобіжник

K23

Реле підігрівача впускного колектора

K46

Реле системи управління двигуном

M12

Паливний насос

P7

Тахометр

P9

Спідометр

R9

Підігрівач впускного колектора

S57

Датчик повністю закритого положення дросельної заслінки

T1

Котушка запалювання

W3

Запасний провід (джгут проводів)

X1

Діагностичний роз’єм (DLC)

Y3

Форсунка

Y56

Привід управління частотою обертання холостого ходу

Y104

Е/м клапан акумулятора парів палива





Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
