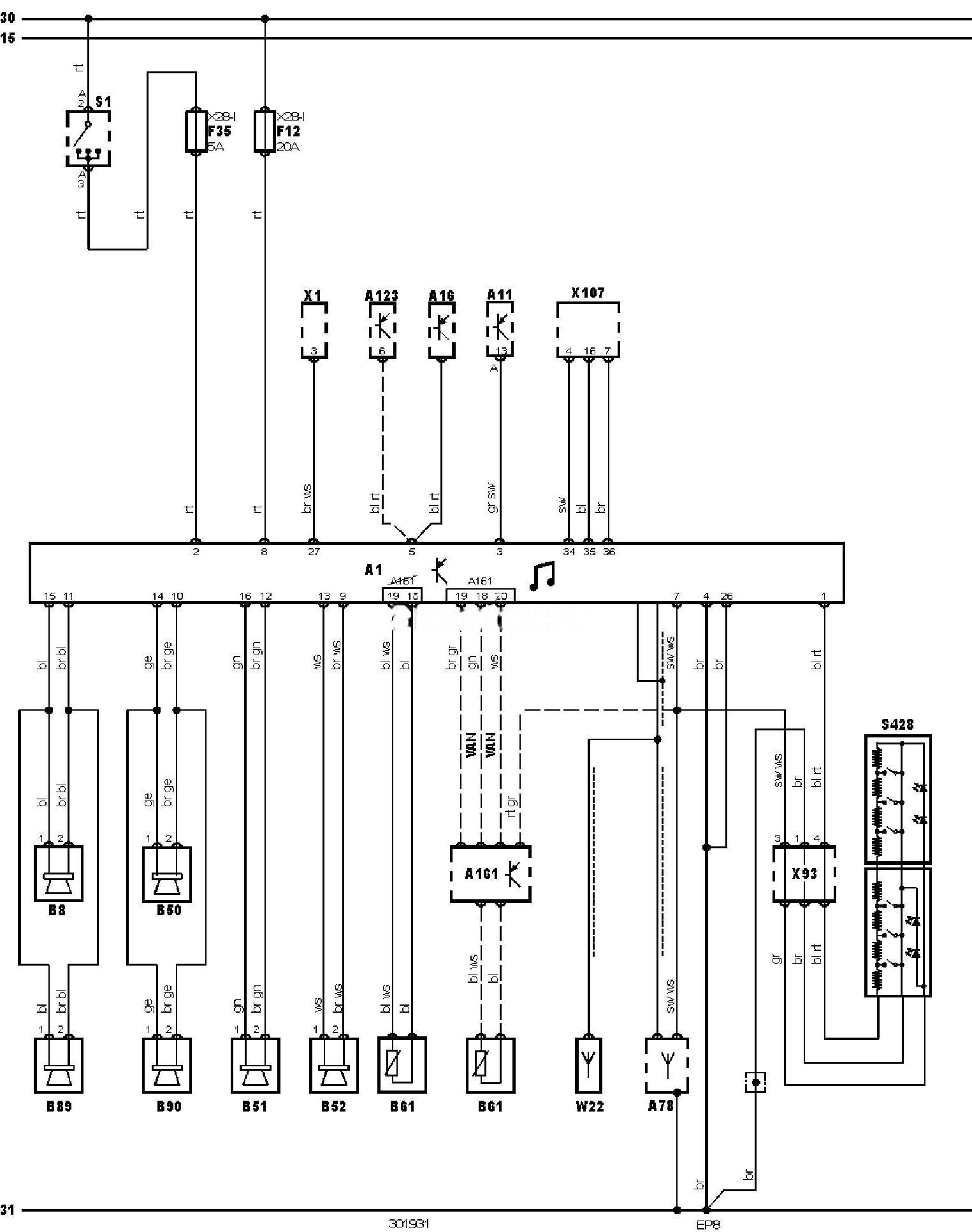

Електрична схема мульмедіа-системи Opel Combo-С 2001, 2002, 2003 року випуску.

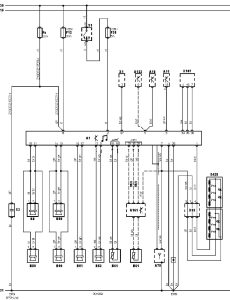

Електросхема мультимедіа-системи (-2003).
Позначення до електричної схеми Opel Combo-С
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A78 |
Блок антени |
|
A123 |
Підсилювач сигналу датчика швидкості автомобіля |
|
A161 |
Багатофункціональний дисплей |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B61 |
Датчик температури навколишнього повітря |
|
B89 |
Додатковий динамік аудіосистеми (лівий) |
|
B90 |
Додатковий динамік аудіосистеми (правий) |
|
EP8 |
Точка маси |
|
F12 |
Запобіжник |
|
F35 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S428 |
Пульти дистанційного керування аудіосистемою |
|
VAN |
Шина даних VAN |
|
W22 |
Провід антени |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Замок запалювання — “ACC” |
|
X93 |
Спіральний провід (SRS) |
|
X107 |
Роз’єм телефону |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
