Електросхема обігрівача скла BMW X5 (E53)

Електрична схема обігрівача скла BMW X5 (E53) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

Електросхема обігрівача скла

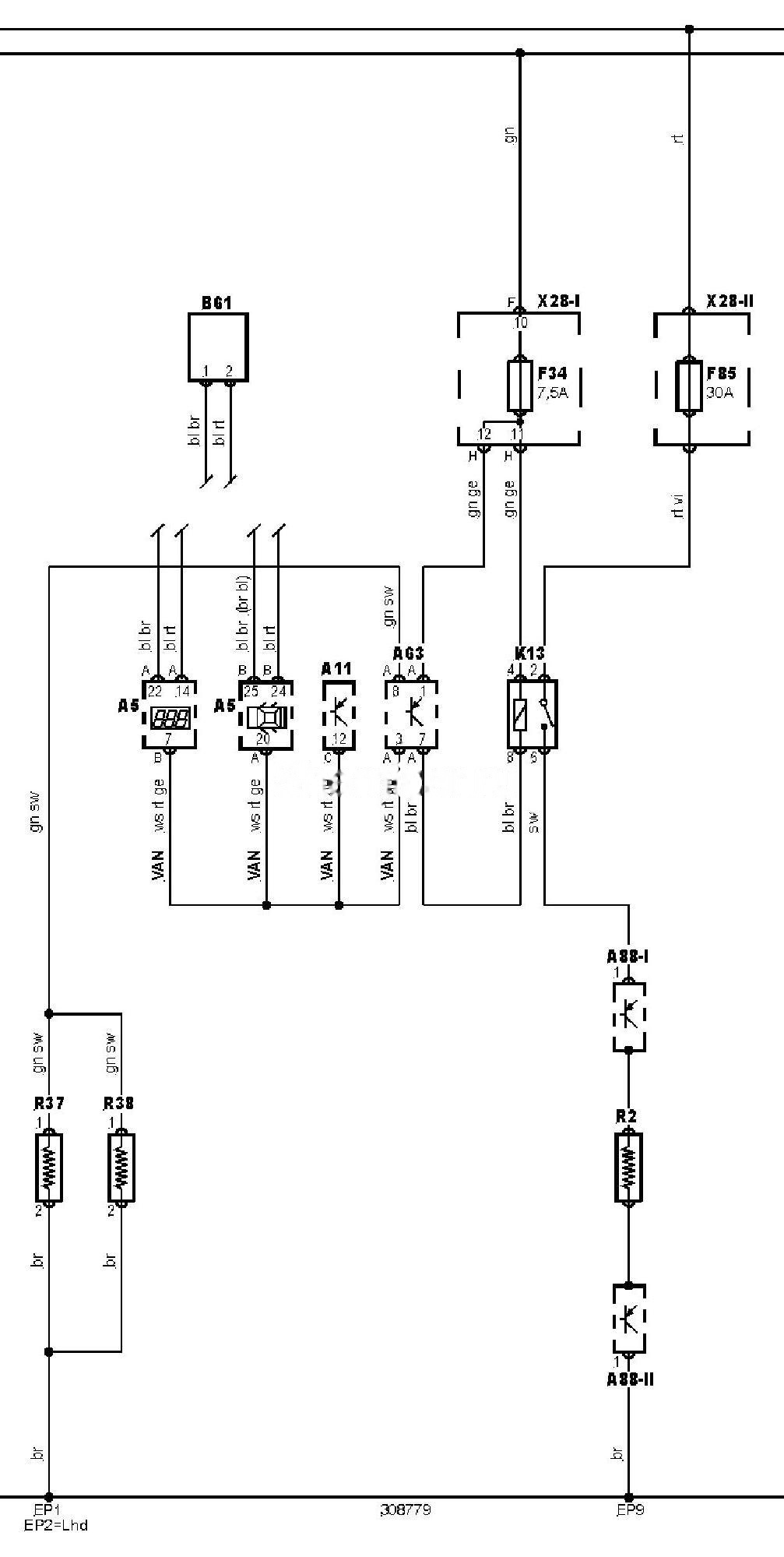

Електросхема обігрівача скла BMW X5 (E53) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми BMW X5 (E53)

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A11	Багатофункціональний блок керування
A63	Електронний блок керування кондиціонером
B61	Датчик температури навколишнього повітря
EP1	Точка маси
EP2	Точка маси
EP9	Точка маси
F34	Запобіжник
F85	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
R37	Обігрівач форсунки омивача лобового скла (лівий або єдиний)
R38	Обігрівач форсунки омивача лобового скла (правий)
VAN	Шина даних VAN

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В BMW X5 (E53)
