Електросхема обігрівача скла BMW 5 (E39)

Електрична схема обігрівача скла BMW 5 (E39) 1997, 1998, 1999, 2000 року випуску.

Електросхема обігрівача скла

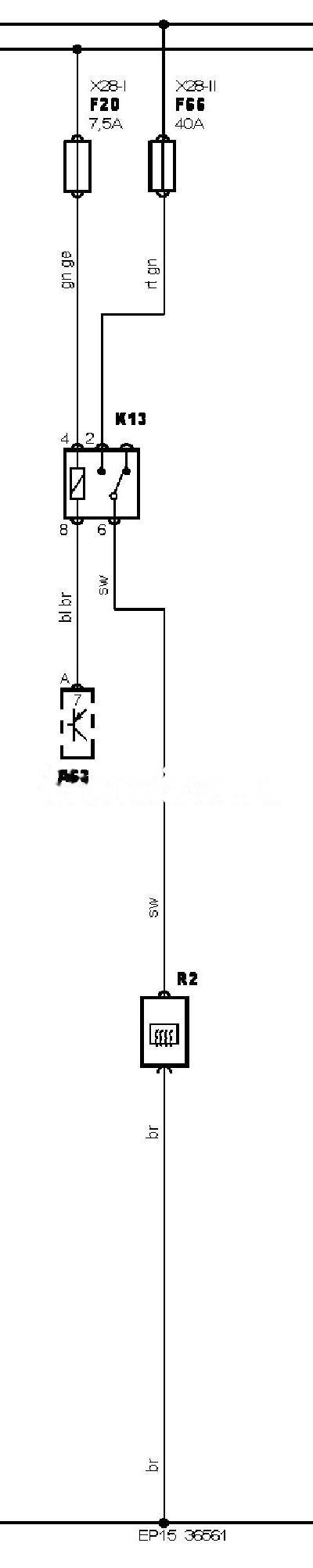

Електросхема обігрівача скла BMW 5 (E39) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

позначення до електричної схеми BMW 5 (E39)

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A63	Електронний блок управління кондиціонером
EP15	Точка маси
F20	Запобіжник
F66	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В BMW 5 (E39)
