Електрична схема очищувачів та омивачів BMW 5 (E39) 1996, 1997, 1998, 1999, 2000 року випуску.

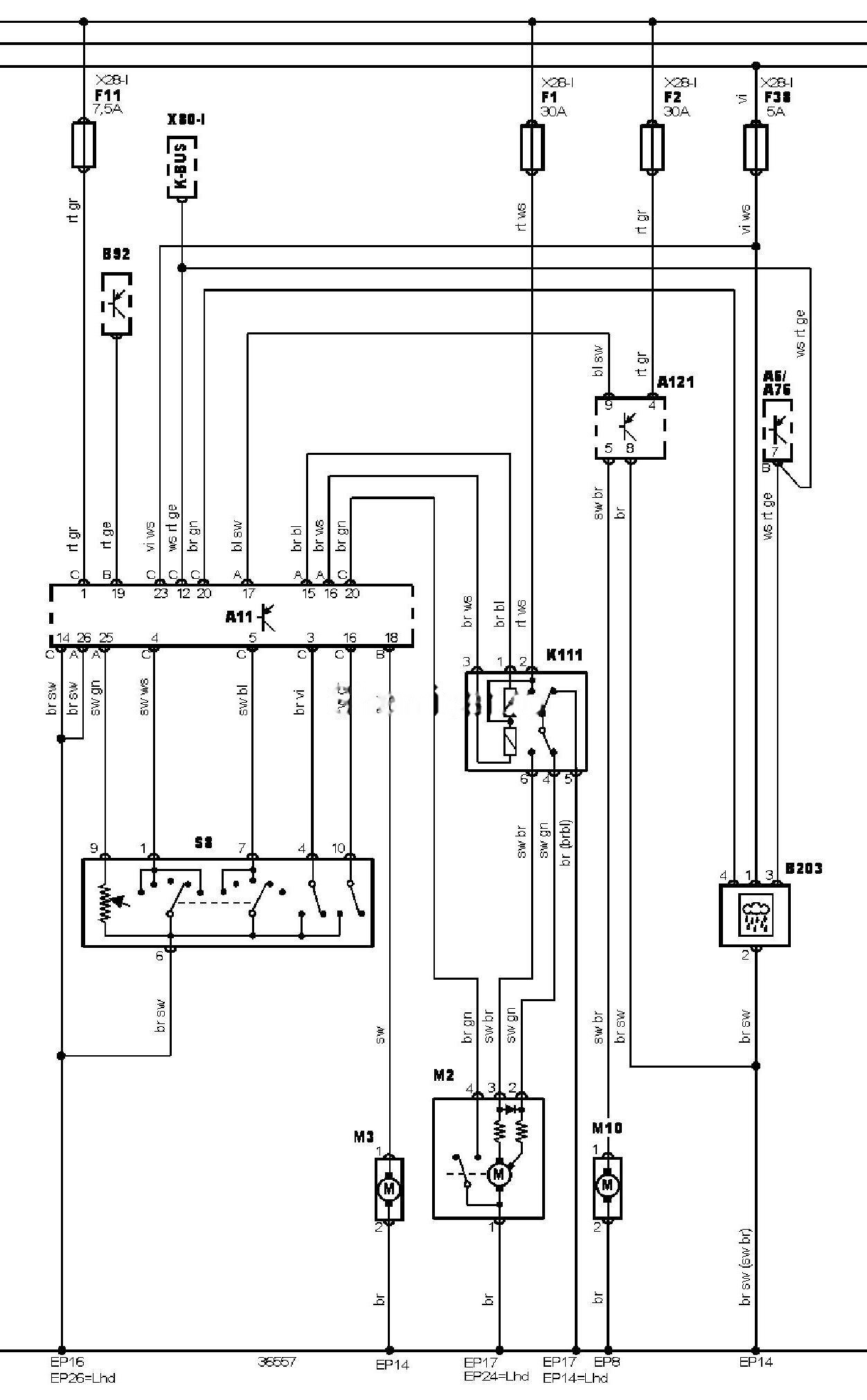

Електросхема очищувачів та омивачів — Без очищувача заднього скла
Позначення до електричної схеми BMW 5 (E39)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A121 |
Блок керування омивачами фар |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP14 |
Точка маси |
|
EP16 |
Точка маси |
|
EP17 |
Точка маси |
|
EP24 |
Точка маси |
|
EP26 |
Точка маси |
|
EP8 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F11 |
Запобіжник |
|
F38 |
Запобіжник |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
X |
Замок запалювання — “ACC” |
|
X80-1 |
Замок запалювання — “ACC” |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
