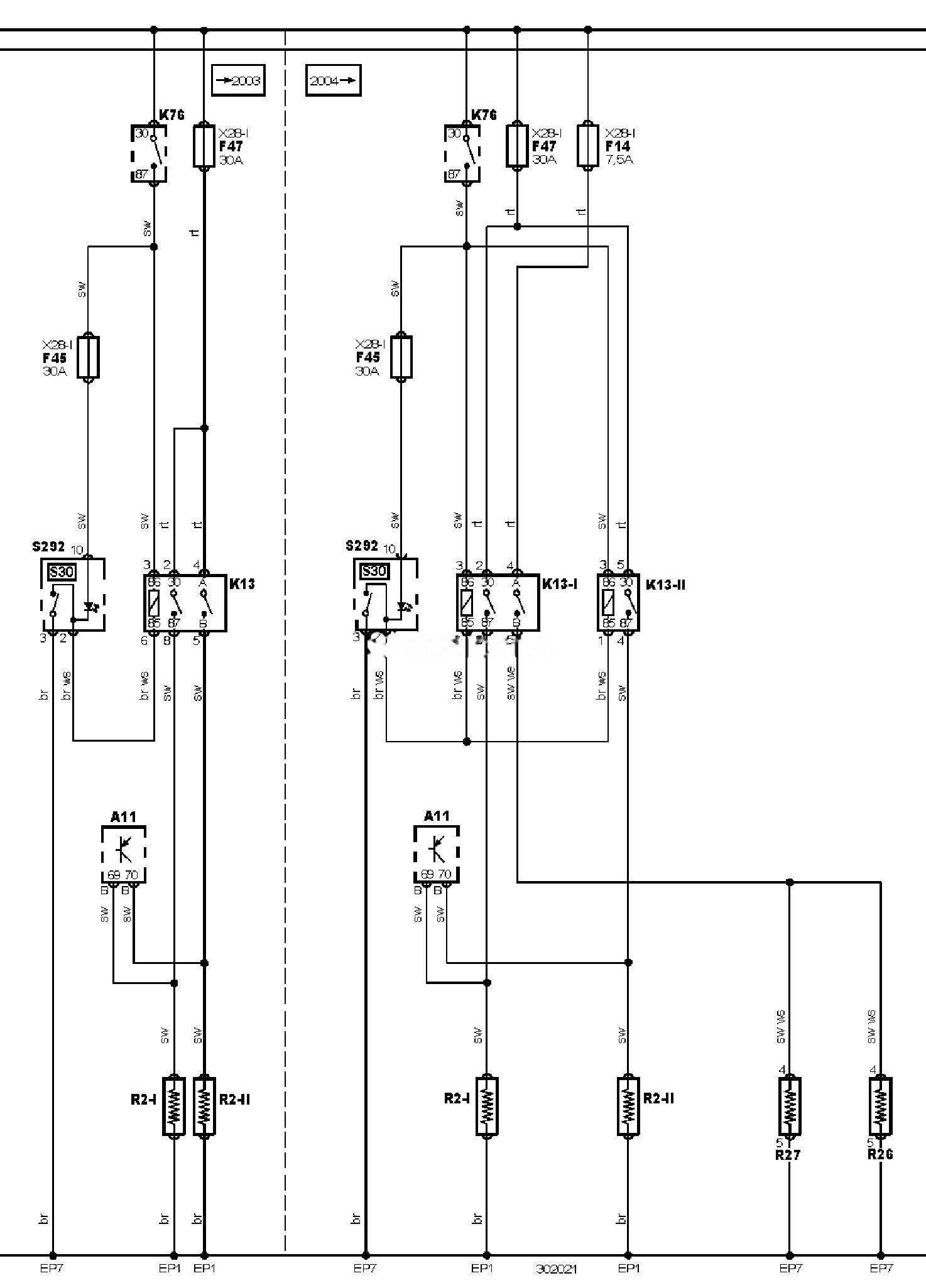

Електрична схема обігрівача скла Opel Combo-С 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.
Електросхема обігрівача скла.
Позначення до електричної схеми Opel Combo-С
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP7 |
Точка маси |
|
F14 |
Запобіжник |
|
F45 |
Запобіжник |
|
F47 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K13-1 |
Реле 1 обігрівача заднього скла |
|
K13-2 |
Реле 2 обігрівача заднього скла |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
R2-1 |
Обігрівач заднього скла 1 |
|
R2-2 |
Обігрівач заднього скла 2 |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S30 |
Вимикач обігрівача заднього скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X28-1 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
