Електросхема очищувачів та омивачів Audi A6 1994, 1995, 1996, 1997 року випуску.

Електросхема очищувачів та омивачів

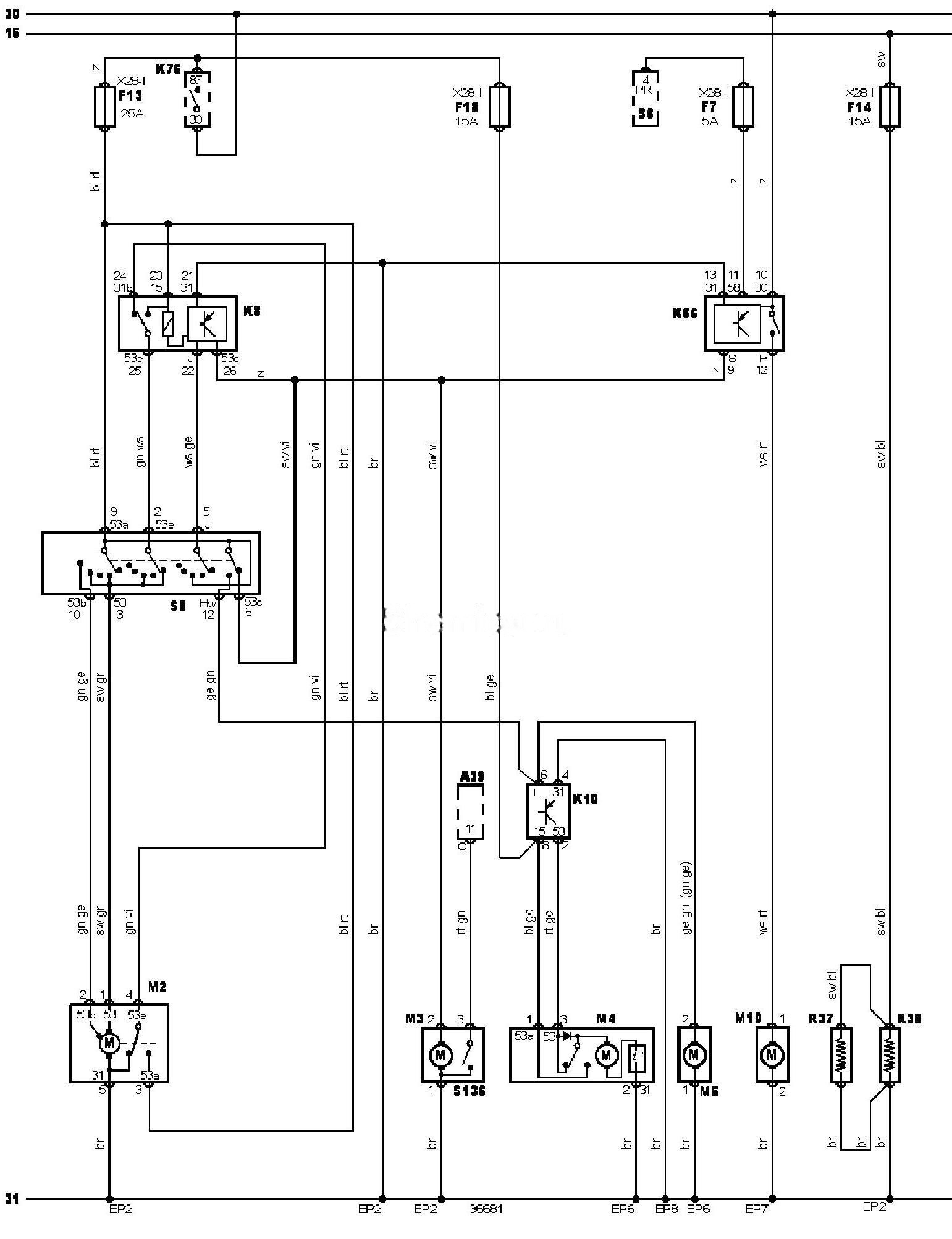

Електросхема очищувачів та омивачів Audi A6 (C4)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi A6

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A39

Додатковий блок індикації несправності

EP2

Точка маси

EP6

Точка маси

EP7

Точка маси

EP8

Точка маси

F7

Запобіжник

F13

Запобіжник

F14

Запобіжник

F18

Запобіжник

K8

Реле переривчастого режиму роботи очищувача / омивача лобового скла

K10

Реле очищувача/омивача заднього скла

K56

Реле насоса омивача фар

K76

Реле допоміжних ланцюгів запалювання

M2

Електродвигун очищувача лобового скла

M3

Електродвигун насоса омивача лобового скла

M4

Електродвигун очищувача заднього скла

M5

Електродвигун насоса омивача заднього скла

M10

Електродвигун насоса омивача фар (лівий або єдиний)

R37

Обігрівач форсунки омивача лобового скла (лівий або єдиний)

R38

Обігрівач форсунки омивача лобового скла (правий)

S6

Комбінований перемикач

S8

Перемикач керування очищувачем / омивачем лобового скла

S136

Датчик низького рівня рідини в бачку омивача лобового скла



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
