Електрична схема очищувачів та омивачів Opel Combo-С 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.

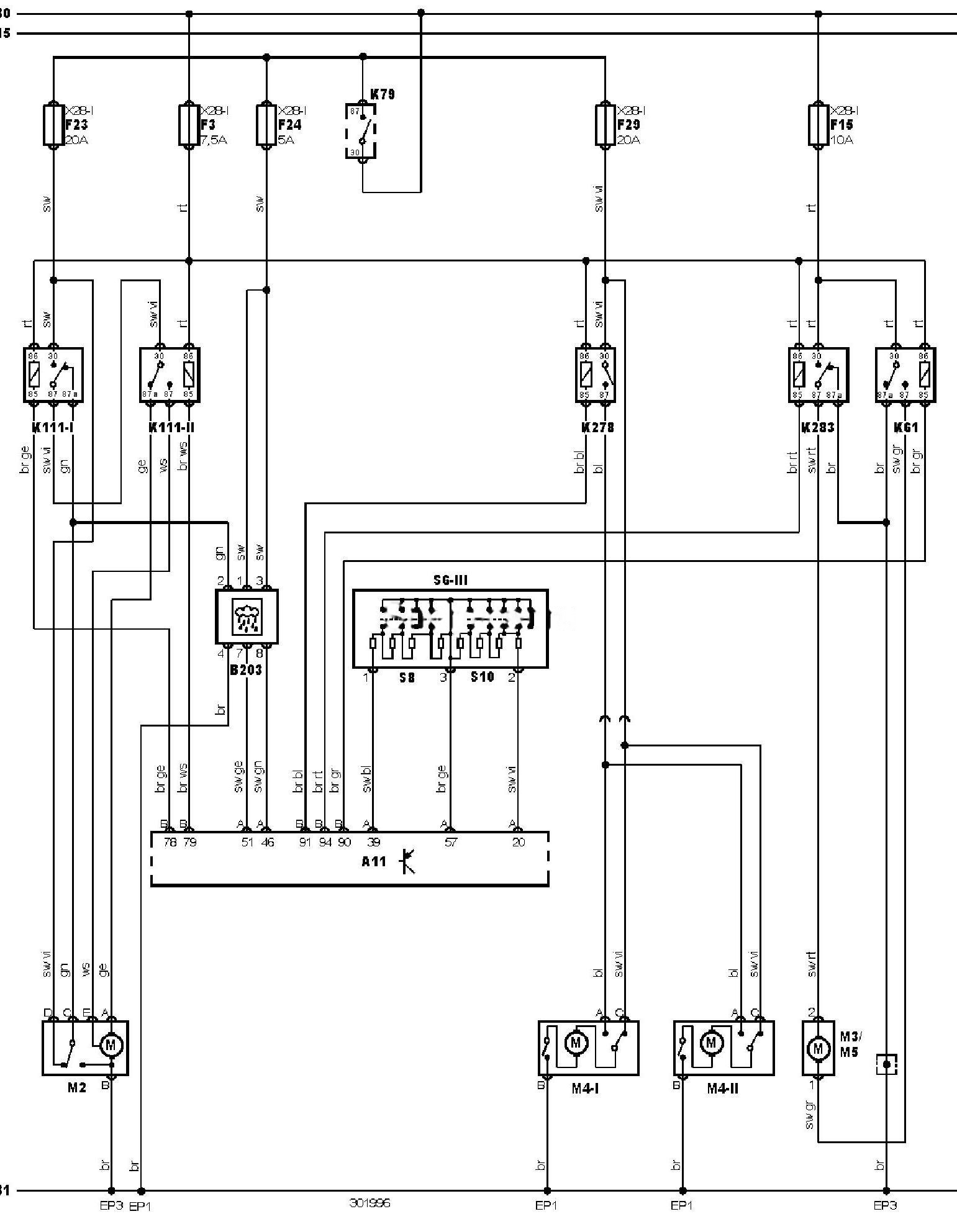

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Opel Combo-С
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
F3 |
Запобіжник |
|
F15 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F29 |
Запобіжник |
|
K61 |
Реле насоса омивача лобового скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K111-1 |
Реле 1 електродвигуна очищувача лобового скла |
|
K111-2 |
Реле 2 електродвигуна очищувача лобового скла |
|
K278 |
Реле очищувача заднього скла |
|
K283 |
Реле електродвигуна насоса омивача заднього скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4-1 |
Електродвигун очищувача заднього скла 1 |
|
M4-2 |
Електродвигун очищувача заднього скла 2 |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S6-3 |
Комбінований перемикач 3 |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
X28-1 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
