Електрична схема очищувачів та омивачів Rover 75 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

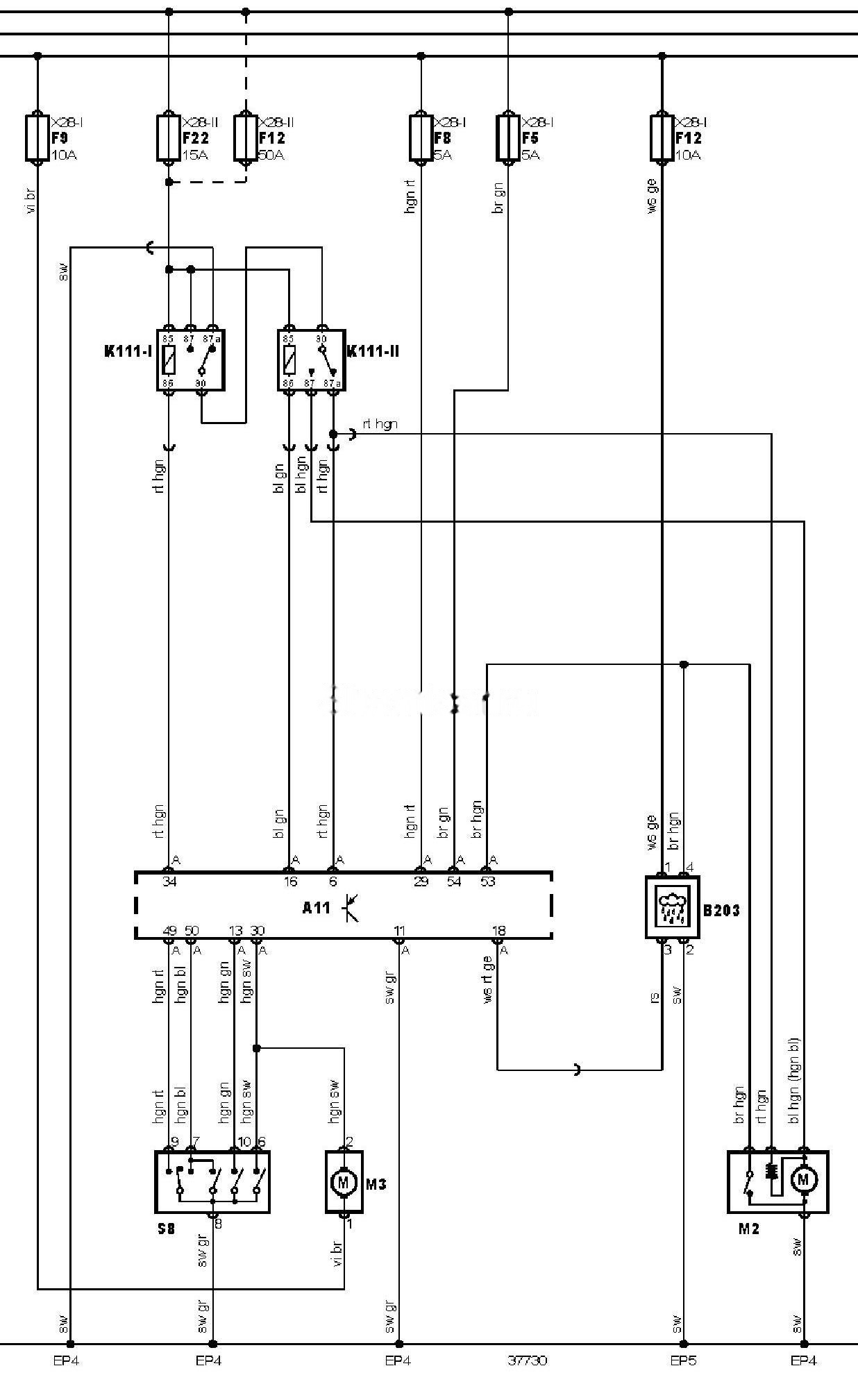

Електросхема очищувачів та омивачів — Очищувач/ омивач лобового скла.
Позначення до електричної схеми Rover
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F12 |
Запобіжник |
|
F22 |
Запобіжник |
|
K111-1 |
Реле електродвигуна очищувача лобового скла |
|
K111-2 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
