Електрична схема очищувачів та омивачів Saab 9-3 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.

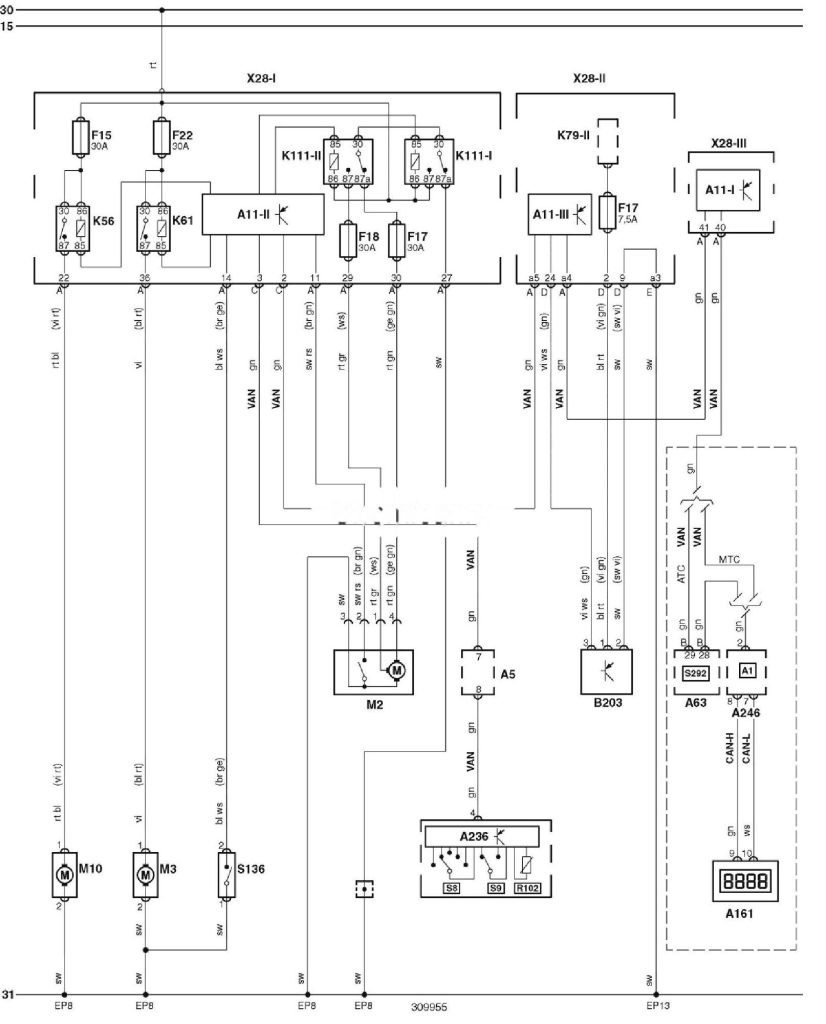

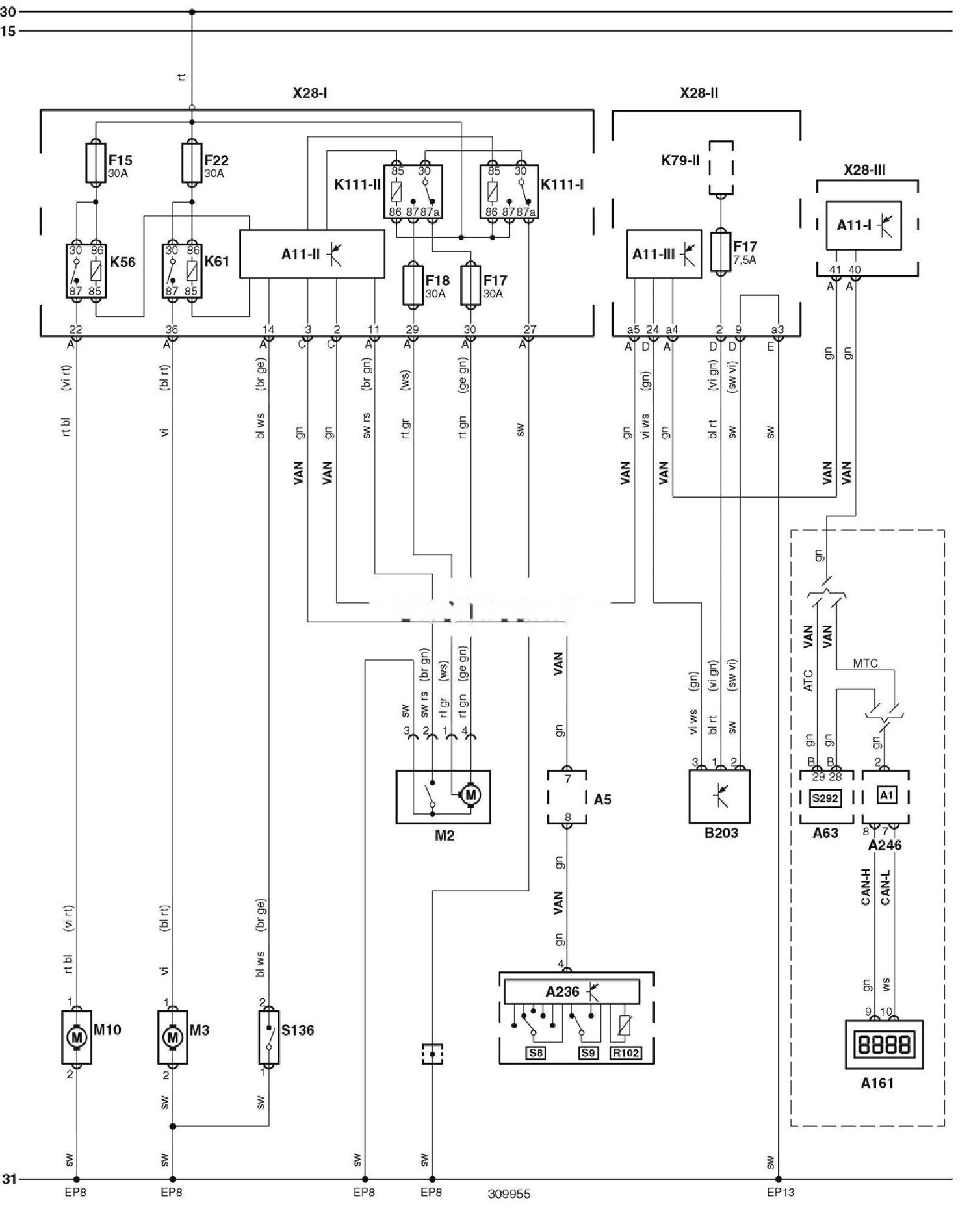

Електросхема очищувачів та омивачів — Седан/ Convertible.
Позначення до електричної схеми Saab
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A63 |
Електронний блок керування кондиціонером |
|
A161 |
Багатофункціональний дисплей |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A246 |
Шина даних CAN, блок керування шлюзом |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F22 |
Запобіжник |
|
K56 |
Реле насоса омивача фар |
|
K61 |
Реле насоса омивача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
R102 |
Регулятор переривчастого режиму роботи очищувача лобового скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
