Електрична схема очищувачів та омивачів Renault Clio 2 (X65) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

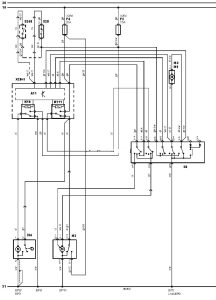

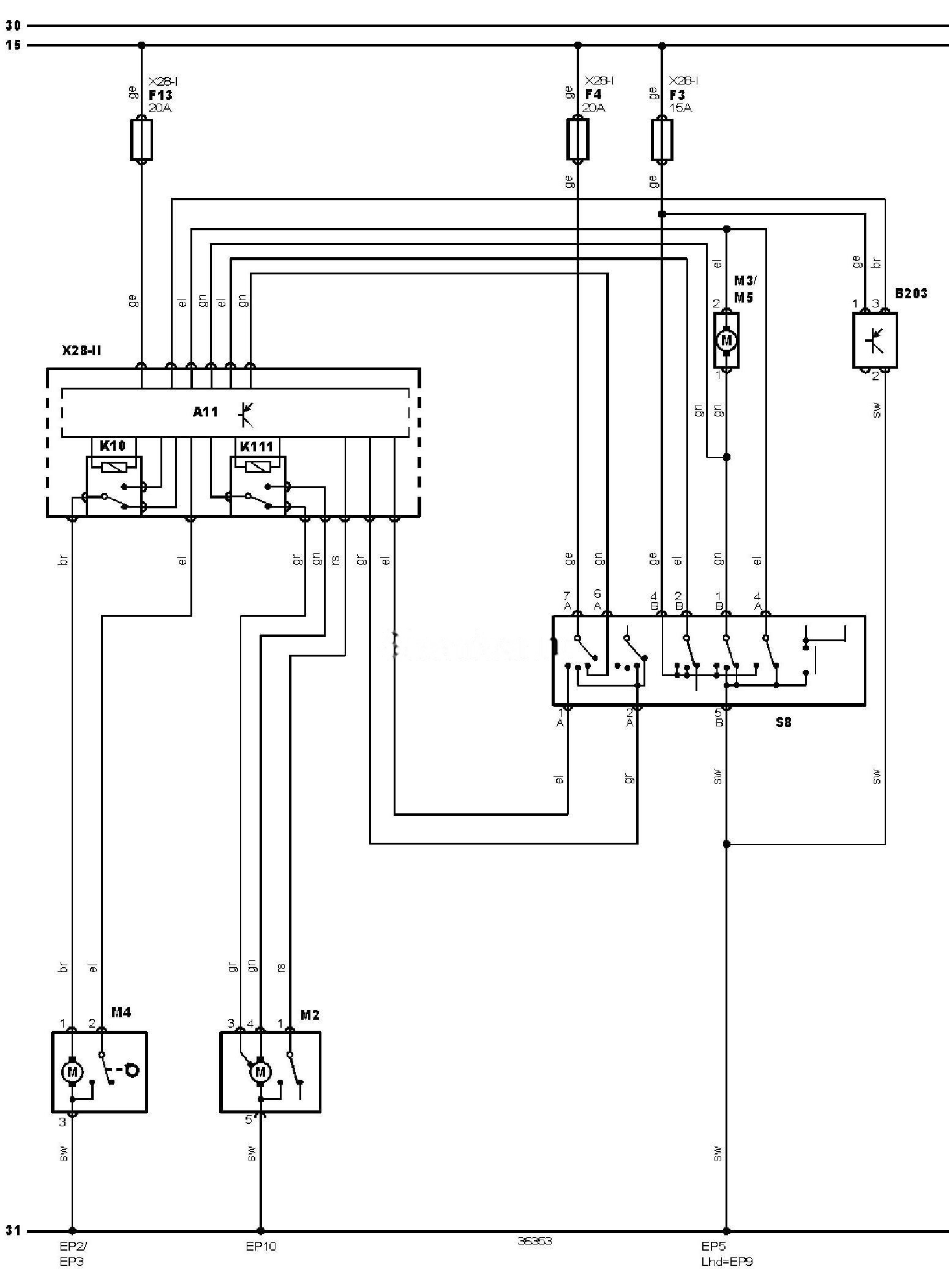

Електросхема очищувачів та омивачів (03.2001-).
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F13 |
Запобіжник |
|
K10 |
Реле очищувача/омивача заднього скла |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
X28-2 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
