Електрична схема освітлення салону Renault Clio 2 (X65) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема ламп освітлення салону.

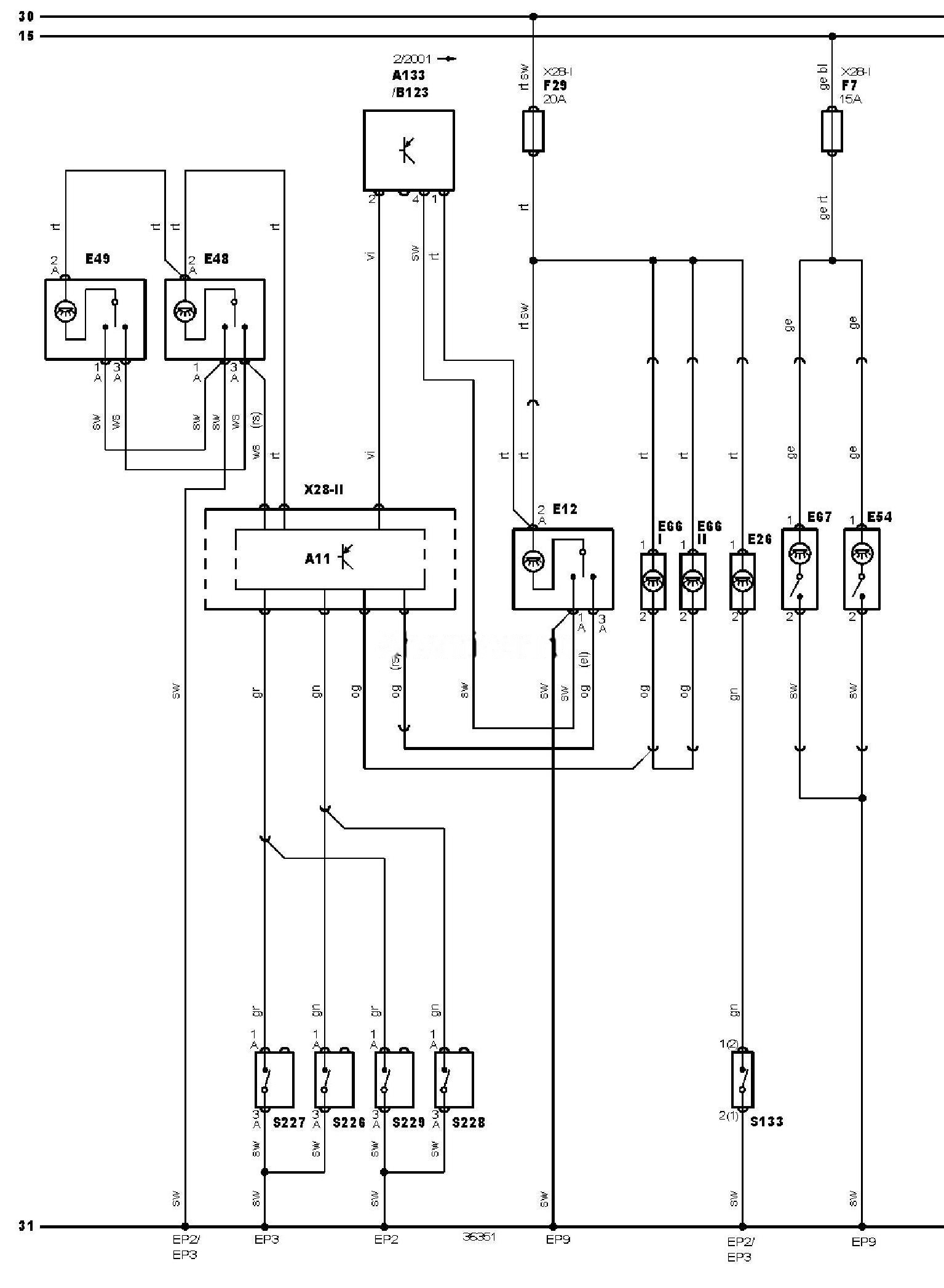

Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A133 |
Блок керування сигналом системи центрального замка |
|
B123 |
Датчик зміни об’єму (протиугінна система) |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E66 |
Габаритна лампа(и) дверей |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
F7 |
Запобіжник |
|
F29 |
Запобіжник |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
X28-1 |
Блок запобіжників/реле |
|
X28-2 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
