Електросхема очищувачів та омивачів тип 2 Seat Alhambra (00-10)

Електрична схема очищувачів та омивачів Seat Alhambra 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема очищувачів та омивачів (12.2001-).

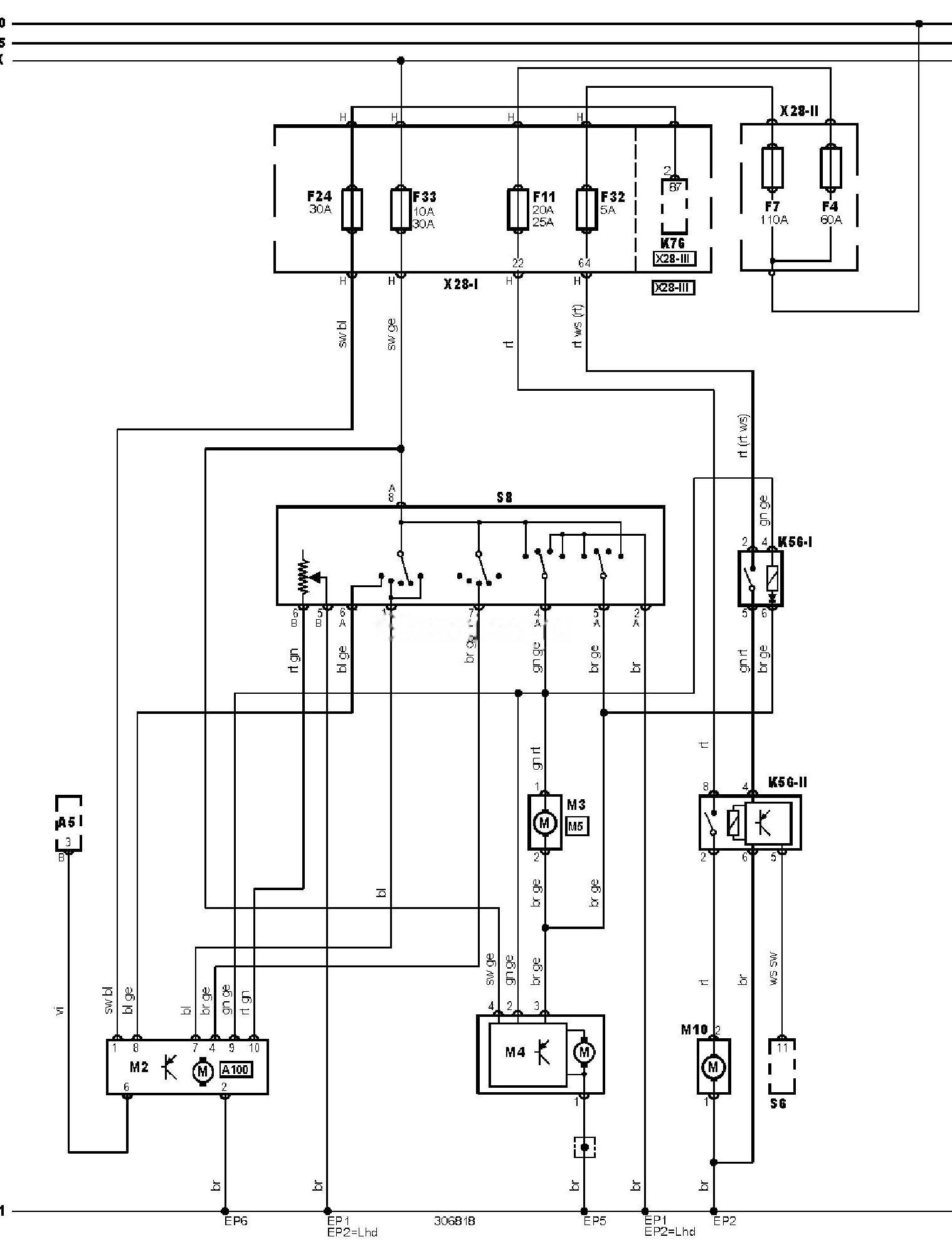

Електросхема очищувачів та омивачів тип 2 Seat Alhambra (00-10) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A100	Блок керування очищувачем лобового скла
F4	Запобіжник
F7	Запобіжник
F11	Запобіжник
F24	Запобіжник
F32	Запобіжник
F33	Запобіжник
K76	Реле допоміжних ланцюгів запалювання
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
M10	Електродвигун насоса омивача фар (лівий або єдиний)
S6	Комбінований перемикач
S8	Перемикач керування очищувачем / омивачем лобового скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Seat Alhambra 2 (710)
