Електросхема очищувачів та омивачів Volkswagen Bora (1J) (1J2/1J6)

Електрична схема очищувачів та омивачів Volkswagen Bora (1J) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

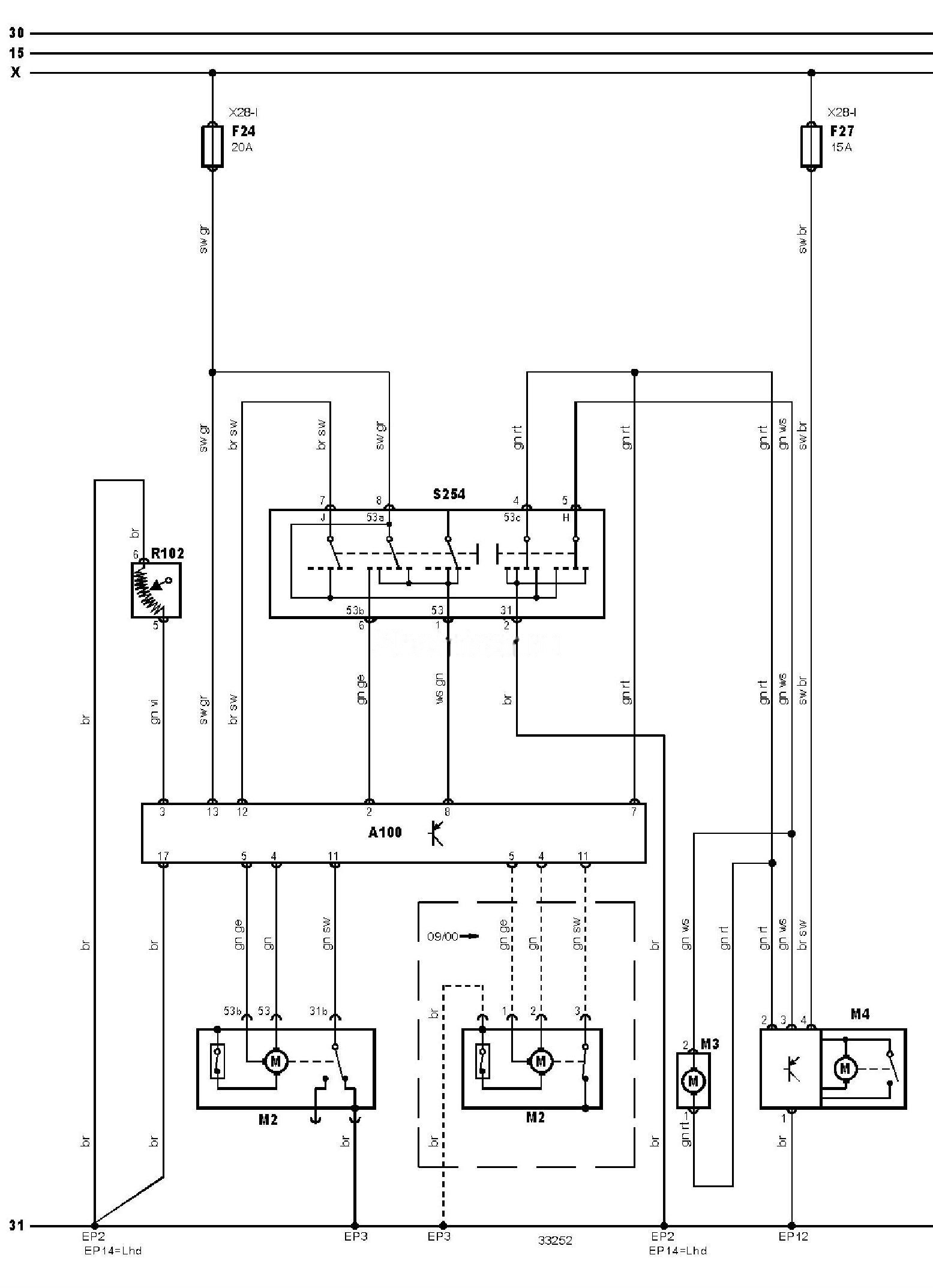

Електросхема очищувачів та омивачів.

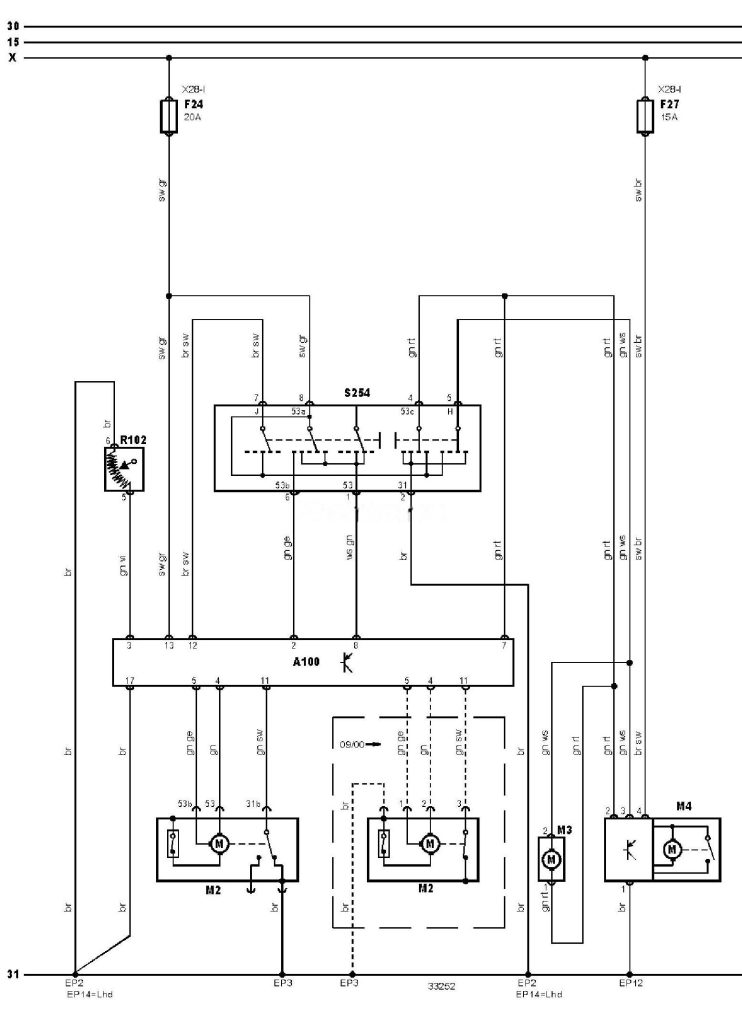

Електросхема очищувачів та омивачів Volkswagen Bora (1J) (1J2/1J6) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Volkswagen

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A100	Блок керування очищувачем лобового скла
EP12	Точка маси
EP14	Точка маси
EP2	Точка маси
EP3	Точка маси
F24	Запобіжник
F27	Запобіжник
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
R102	Регулятор переривчастого режиму роботи очищувача лобового скла
S254	Перемикач режимів роботи очищувача лобового скла
X	Замок запалювання — “ACC”
X28-1	Замок запалювання — “ACC”

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
