Електросхема очищувачів тип 1 Mercedes Benz A-Class (168)

Електрична схема очищувачів та омивачів Mercedes Benz A-Class (168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

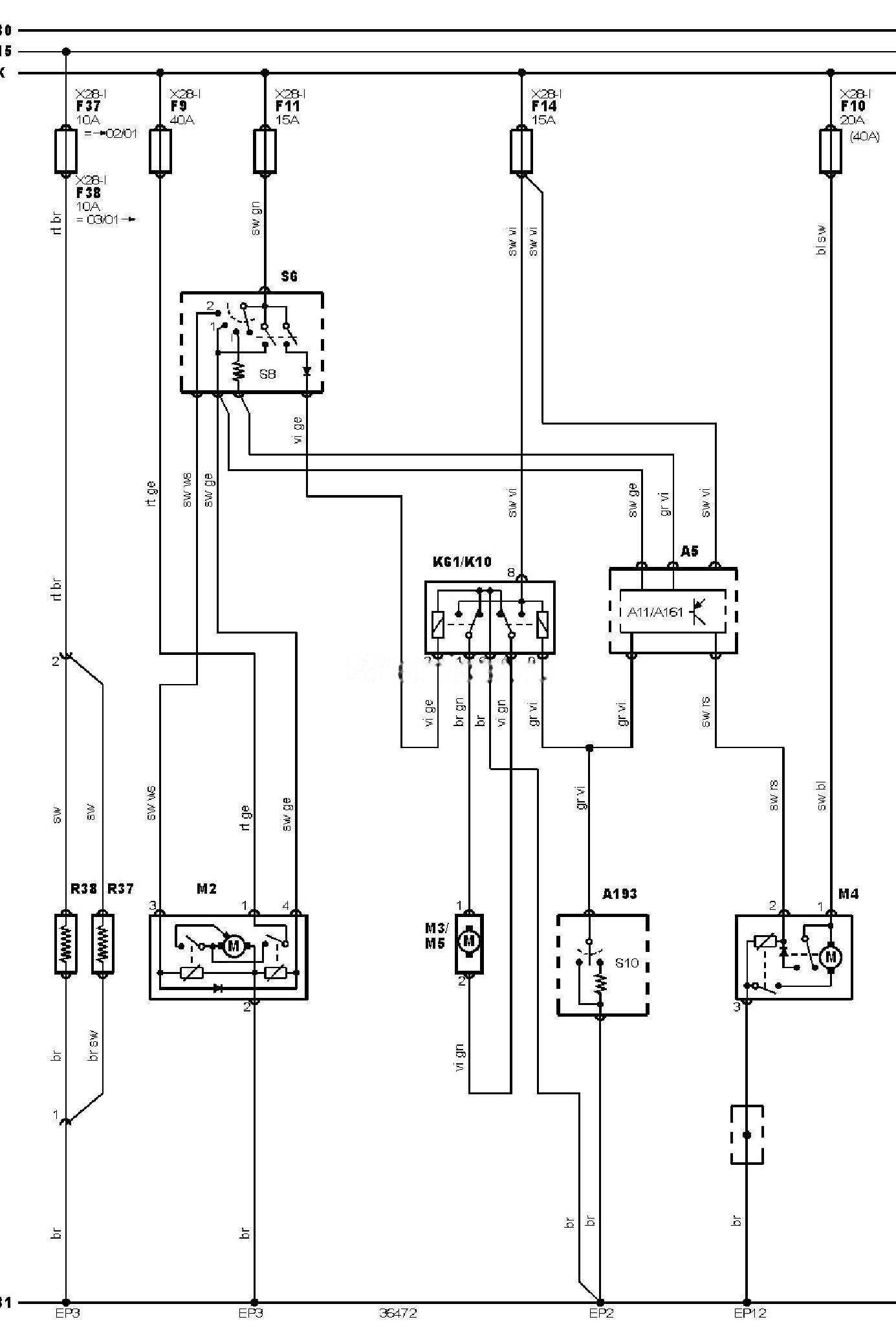

Електросхема очищувачів та омивачів — Без датчика дощу.

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A11	Багатофункціональний блок керування
A161	Багатофункціональний дисплей
A193	Багатофункціональний перемикач у зборі
EP12	Точка маси
EP2	Точка маси
EP3	Точка маси
F9	Запобіжник
F10	Запобіжник
F11	Запобіжник
F14	Запобіжник
F37	Запобіжник
F38	Запобіжник
K10	Реле очищувача/омивача заднього скла
K61	Реле насоса омивача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
R37	Обігрівач форсунки омивача лобового скла (лівий або єдиний)
R38	Обігрівач форсунки омивача лобового скла (правий)
S6	Комбінований перемикач
S8	Перемикач керування очищувачем / омивачем лобового скла
X	Замок запалювання — “ACC”
