Електрична схема освітлення салону Rover 25 1999, 2000, 2001, 2002 року випуску.

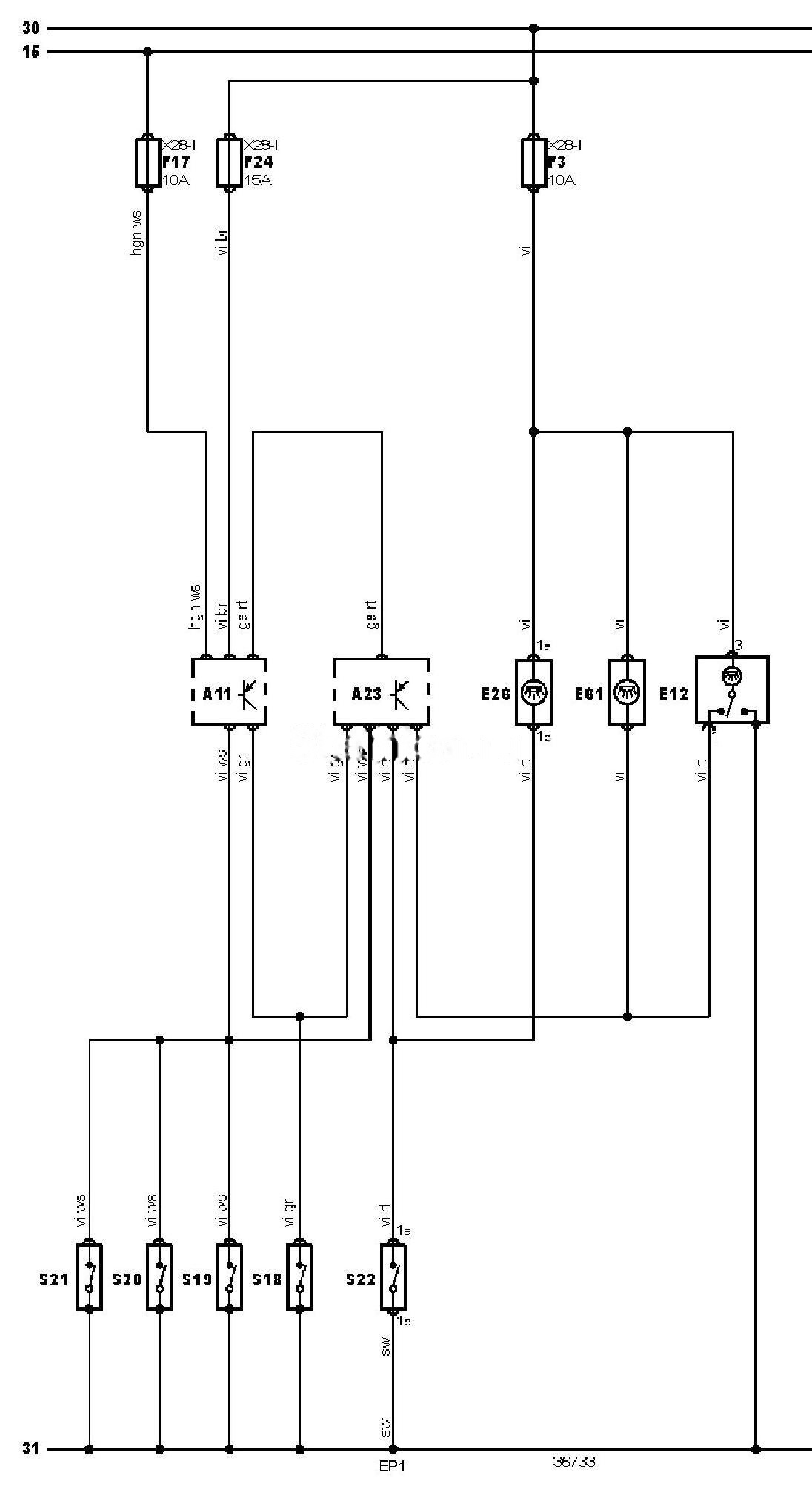

Електросхема ламп освітлення салону (-10.2002).
позначення до електричної схеми Rover
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A23 |
Блок керування протиугінною системою |
|
EP1 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E61 |
Лампа підсвічування замка запалювання |
|
F3 |
Запобіжник |
|
F17 |
Запобіжник |
|
F24 |
Запобіжник |
|
S18 |
Вимикач освітлення салону (з боку водія) |
|
S19 |
Вимикач освітлення салону (з боку пасажира) |
|
S20 |
Вимикач освітлення салону (лівий задній) |
|
S21 |
Вимикач освітлення салону (правий задній) |
|
S22 |
Вимикач освітлення (багажне відділення) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
