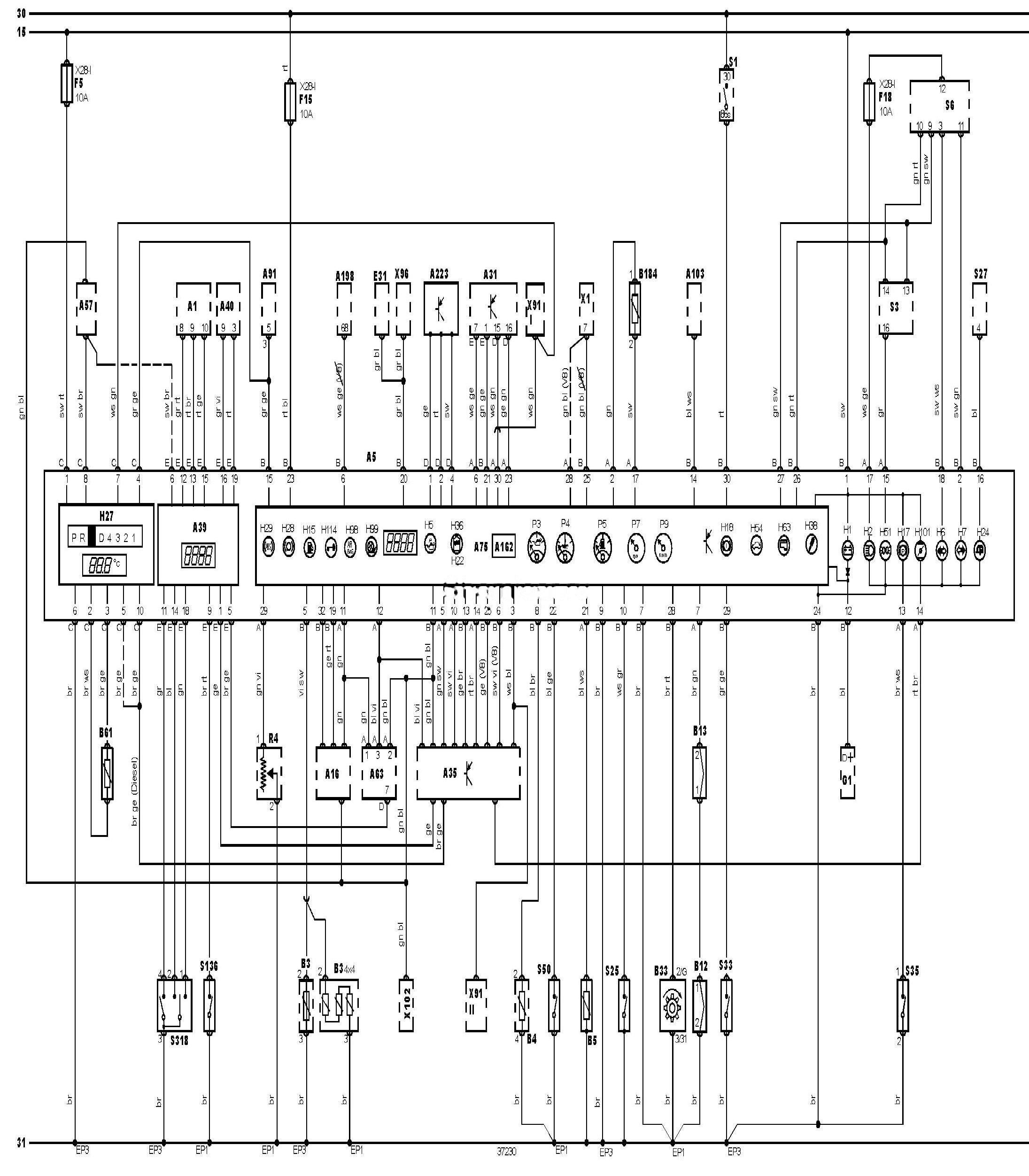

Електросхема панелі приборів та комбінації приладів для автомобілів Audi A4 2001, 2002, 2003, 2004 року випуску.
Електросхема панелі приборів та комбінації приладів -07.2004
Позначення до електричної схеми Audi A4
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приборів |
|
A130 |
Блок діагностики |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A191 |
Блок керування коректором фар |
|
A198 |
Електронний блок керування SRS |
|
A223 |
Блок синхронізації годинника |
|
A225 |
Блок телематики |
|
B3 |
Датчик покажчика рівня палива |
|
B3-2 |
Датчик покажчика рівня палива 2 |
|
B4 |
Датчик покажчика температури охолоджуючої рідини |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B33 |
Датчик швидкості автомобіля |
|
B61 |
Датчик температури навколишнього повітря |
|
B184 |
Кільцева антена іммобілайзера |
|
B206 |
Датчик стану моторного масла |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
F5 |
Запобіжник |
|
F15 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H12 |
Індикатор увімкнення аварійної сигналізації |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристегнутих ременів безпеки |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H81 |
Резервна контрольна лампа |
|
H98 |
Індикатор SRS |
|
H109 |
Індикатор іммобілайзера |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S23 |
Кінцевий вимикач капота |
|
S25 |
Датчик аварійного тиску масла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S50 |
Датчик низького рівня охолоджуючої рідини |
|
S122 |
Датчик непристегнутого ременя безпеки пасажира |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S367 |
Перемикач системи керування трансмісією |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів 1 |
|
X102 |
Роз’єм (сигнал частоти обертання) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
