Електрична схема панелі приборів автомобіля Ford Mondeo 1996, 1997, 1998 року випуску.

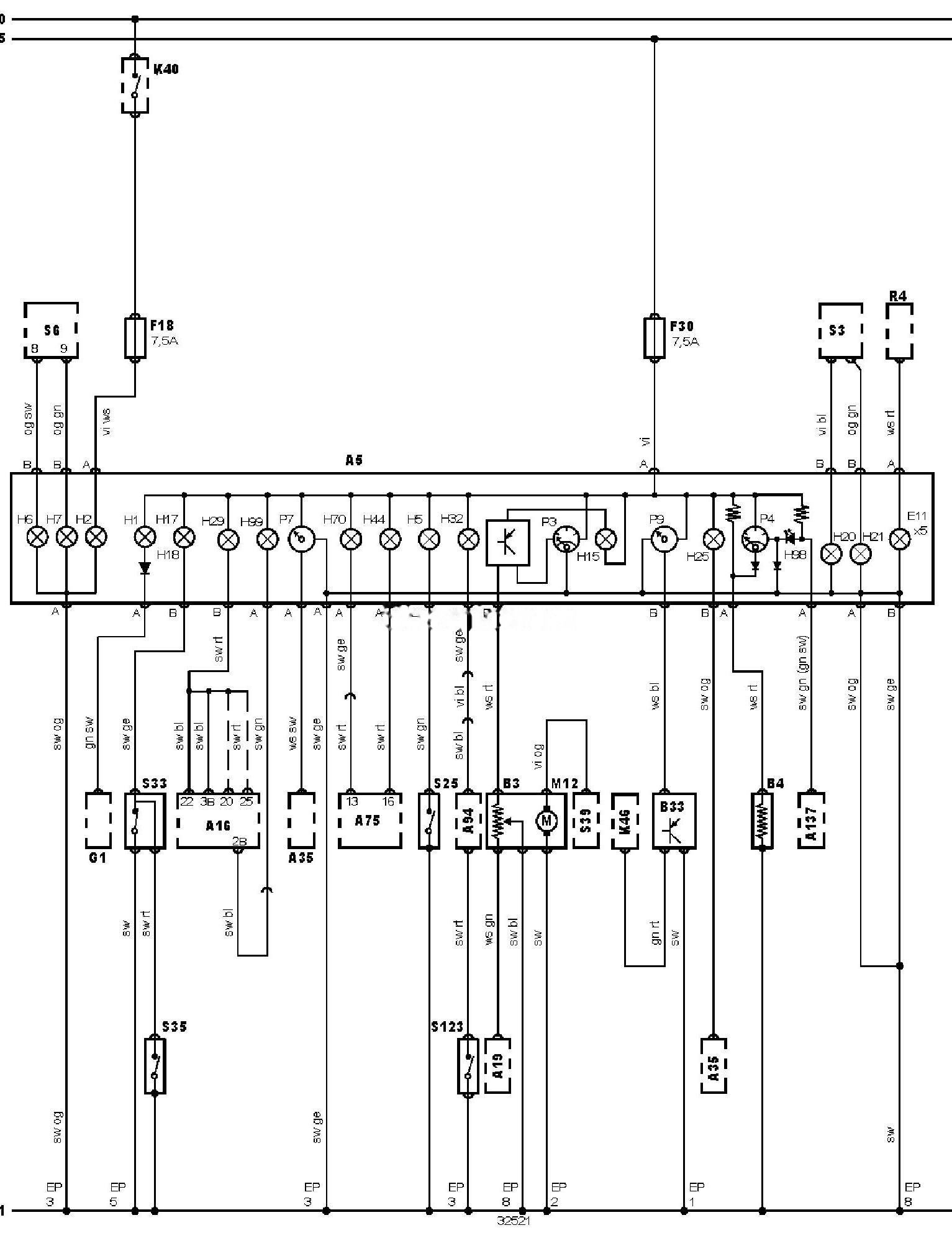

Електросхема панелі приборів та комбінації приладів.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок керування ABS |
|
A19 |
Маршрутний комп’ютер |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приладів |
|
A94 |
Інтегроване реле/блок керування |
|
A137 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджуючої рідини |
|
B33 |
Датчик швидкості автомобіля |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP8 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F18 |
Запобіжник |
|
F30 |
Запобіжник |
|
G1 |
Г енератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H44 |
Індикатор підвищувальної передачі |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
K40 |
Реле дальнього світла фар |
|
K46 |
Реле системи керування двигуном |
|
M12 |
Паливний насос |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску масла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
