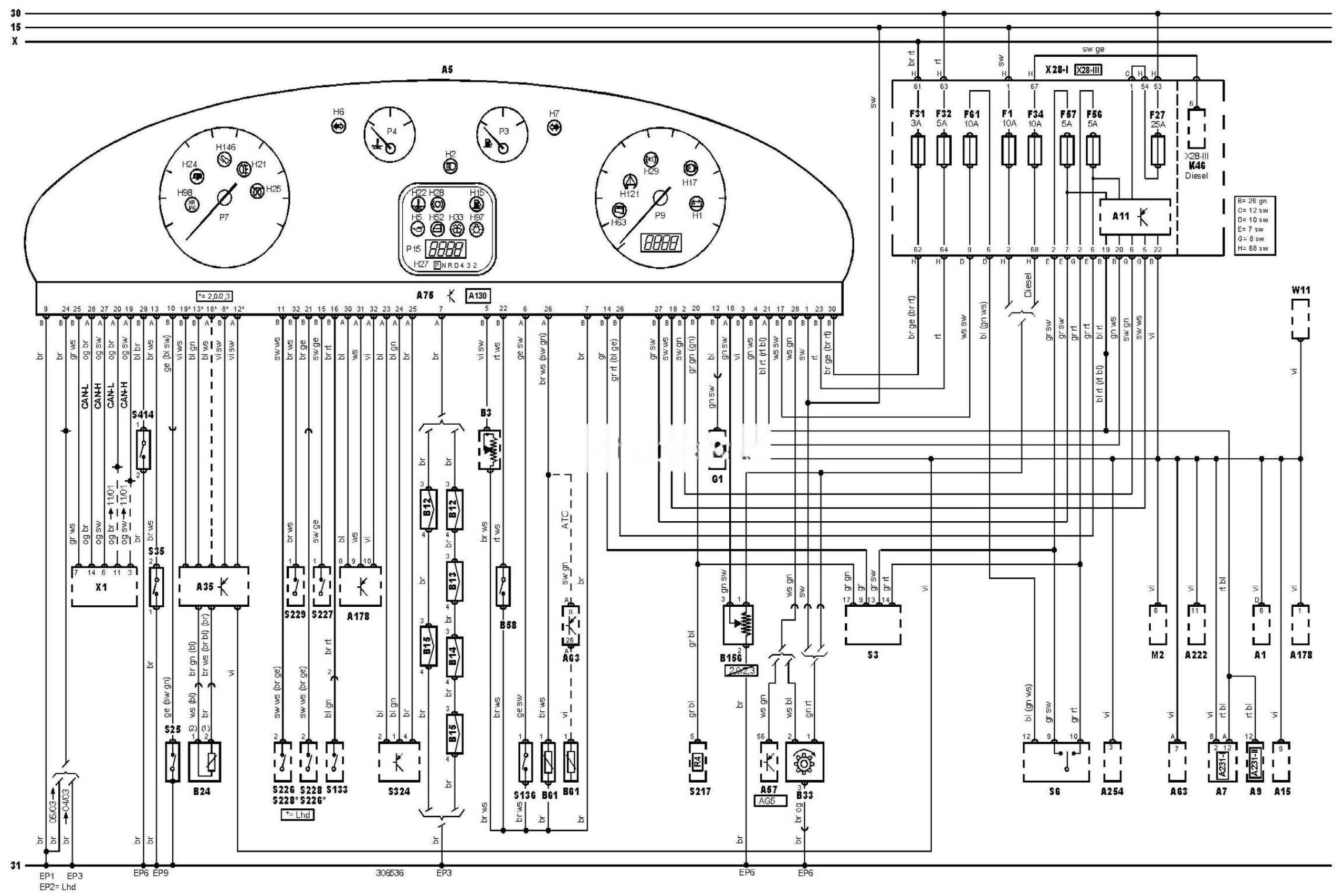

Електрична схема панелі приладів 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема панелі приладів та комбінації приладів
Позначення до електричної схеми Ford Galaxy
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приладів |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A11 |
Багатофункціональний блок керування |
|
A15 |
Блок керування системою підтримки швидкості (круїз-контроль) |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приладів |
|
A130 |
Блок діагностики |
|
A178 |
Блок керування навігаційною системою |
|
A222 |
Блок керування системою паркування |
|
A254 |
Блок керування телефоном |
|
B3 |
Датчик покажчика рівня палива |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B14 |
Датчик зносу гальмівної колодки (лівої задньої) |
|
B15 |
Датчик зносу гальмівної колодки (правої задньої) |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B58 |
Датчик низького рівня охолоджуючої рідини |
|
B61 |
Датчик температури навколишнього повітря |
|
B156 |
Датчик температури моторної оливи |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F27 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F34 |
Запобіжник |
|
F56 |
Запобіжник |
|
F57 |
Запобіжник |
|
F61 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H22 |
Індикатор високої температури охолоджуючої рідини |
|
H24 |
Індикатор наявності причепа |
|
H25 |
Індикатор свічок розжарювання |
|
H27 |
Індикатор(и) системи перемикання передач |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H97 |
Індикатор несправності ламп |
|
H98 |
Індикатор SRS |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
H146 |
Індикатор натискання педалі гальма |
|
K46 |
Реле системи керування двигуном |
|
M2 |
Електродвигун очищувача лобового скла |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
P15 |
Одометр |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску оливи |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S217 |
Перемикач коректора фар |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S324 |
Перемикач режимів роботи цифрового дисплея |
|
S414 |
Датчик рівня гальмівної рідини |
|
W11 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
