Електрична схема панелі приборів 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

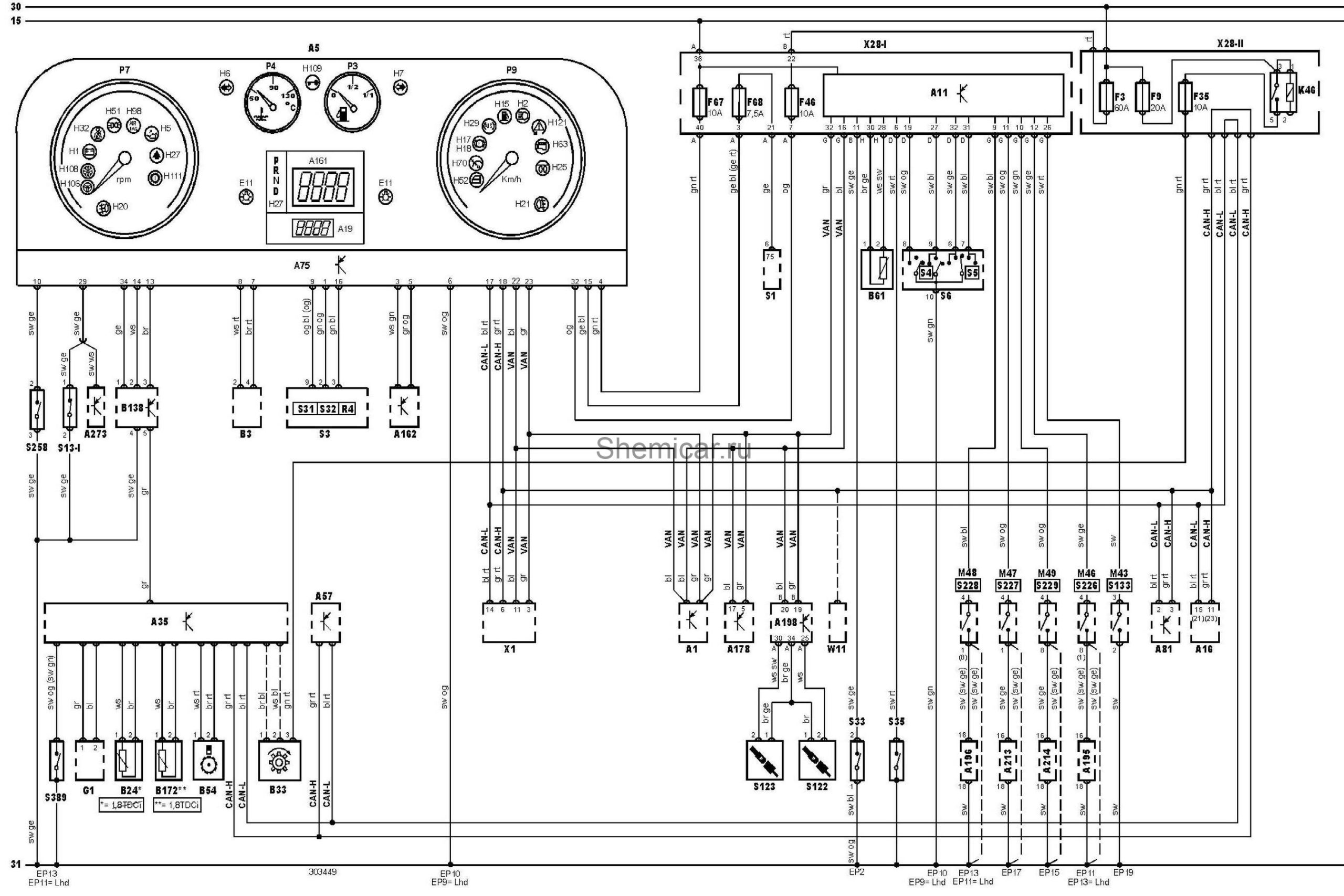

Електросхема панелі приборів та комбінації приладів
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A19 |
Маршрутний комп’ютер |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приладів |
|
A81 |
Блок керування підсилювачем керма |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A178 |
Блок керування навігаційною системою |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A198 |
Електронний блок керування SRS |
|
A213 |
Блок керування електрообладнанням лівих задніх дверей |
|
A214 |
Блок керування електрообладнанням правих задніх дверей |
|
A273 |
Блок керування системи keyless entry |
|
B3 |
Датчик покажчика рівня палива |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B61 |
Датчик температури навколишнього повітря |
|
B138 |
Датчик положення педалі акселератора |
|
B172 |
Датчик температури головки блоку циліндрів |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP13 |
Точка маси |
|
EP15 |
Точка маси |
|
EP17 |
Точка маси |
|
EP19 |
Точка маси |
|
EP2 |
Точка маси |
|
EP9 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F3 |
Запобіжник |
|
F9 |
Запобіжник |
|
F35 |
Запобіжник |
|
F46 |
Запобіжник |
|
F67 |
Запобіжник |
|
F68 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H27 |
Індикатор(и) системи перемикання передач |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристегнутих ременів безпеки |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H98 |
Індикатор SRS |
|
H106 |
Індикатор підсилювача керма |
|
H108 |
Індикатор температури навколишнього повітря |
|
H109 |
Індикатор іммобілайзера |
|
H111 |
Індикатор “STOP ENG1NE” |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K46 |
Реле системи керування двигуном |
|
M43 |
Електродвигун механізму відкриття / закриття багажника (задніх дверей) |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S122 |
Датчик непристегнутого ременя безпеки пасажира |
|
S123 |
Датчик непристегнутого ременя безпеки водія |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S389 |
Датчик аварійного тиску моторного масла |
|
VAN |
Шина даних VAN |
|
W11 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
