Електрична схема подушок безпеки 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

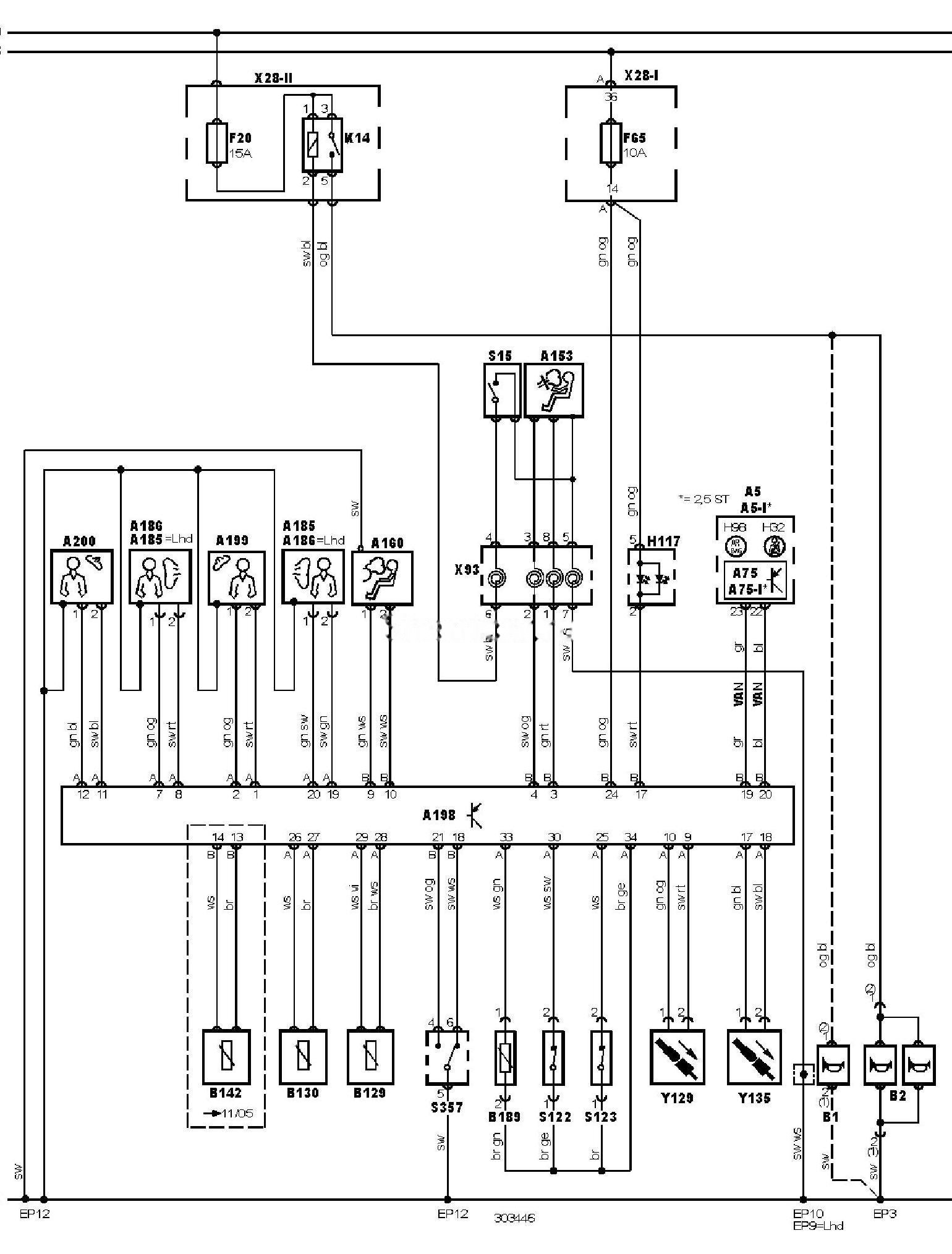

Електросхема подушок безпеки
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A75 |
Блок управління комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
A199 |
Верхня подушка безпеки водія |
|
A200 |
Верхня подушка безпеки пасажира |
|
B1 |
Звуковий сигнал (єдиний) |
|
B2 |
Звуковий сигнал (подвійний) |
|
B129 |
Датчик удару SRS, з боку пасажира |
|
B130 |
Датчик удару SRS, з боку водія |
|
B142 |
Датчик удару, одинарний (SRS) |
|
B189 |
Датчик наявності пасажира на сидінні |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP3 |
Точка маси |
|
EP9 |
Точка маси |
|
F20 |
Запобіжник |
|
F65 |
Запобіжник |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
K14 |
Реле звукового сигналу |
|
S15 |
Вимикач звукового сигналу |
|
S122 |
Датчик непристебнутого ременя безпеки пасажира |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S357 |
Вимикач примусового відключення подушки безпеки пасажира |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
