Електросхема поворотів Ford Focus (MK2)

Схема ввімкнення покажчиків повороту та аварійної сигналізації

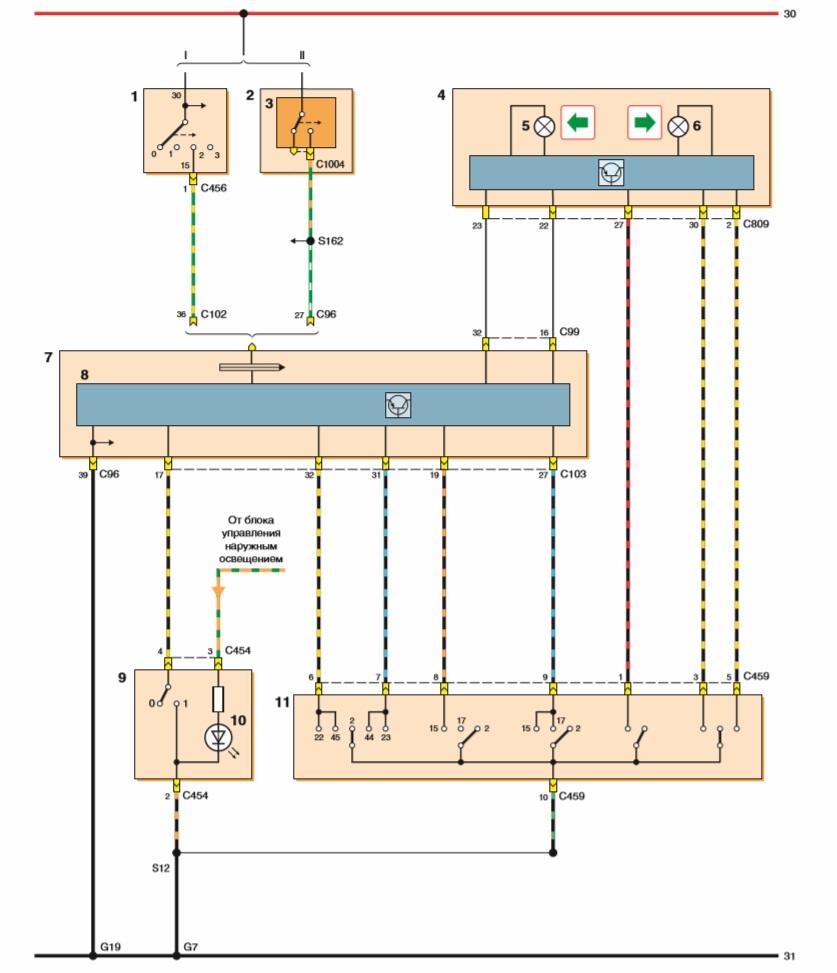

 1 — не обладнаний системою запуску двигуна без ключа; 2 — із системою запуску двигуна без ключа; 1 — вимикач запалювання; 2 — монтажний блок у моторному відсіку; 3 — реле запалювання; 4 — комбінація приладів; 5 — сигналізатор увімкнення покажчика лівого повороту; 6 — сигналізатор увімкнення покажчика правого повороту; 7 — монтажний блок у салоні; 8 — блок керування електропакетом; 9 — вимикач аварійної сигналізації; 10 — світлодіод підсвічування вимикача; 11 — лівий подрульовий перемикач

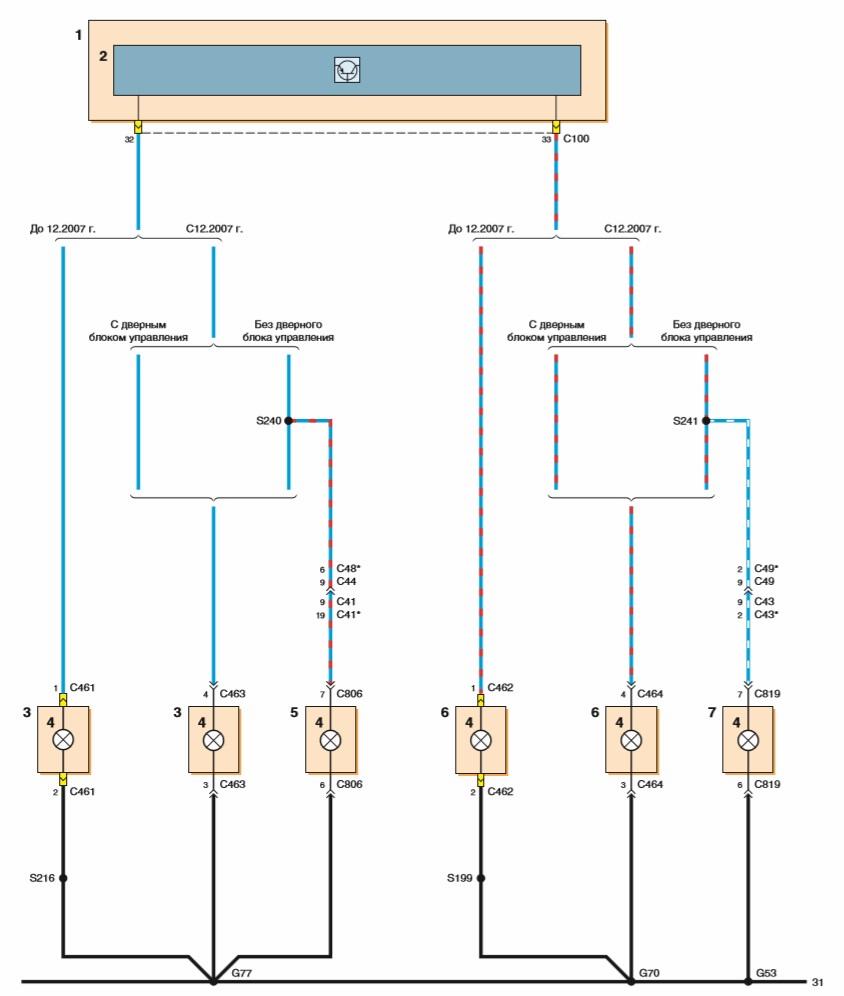

1 — монтажний блок у салоні; 2 — блок керування електропакетом; 3 — лівий задній ліхтар; 4 — лампа покажчика повороту; 5 — ліве зовнішнє дзеркало заднього виду; 6 — праве заднє ліхтар; 7 — праве зовнішнє дзеркало заднього виду

Позначення * випуск із вересня 2008 року.

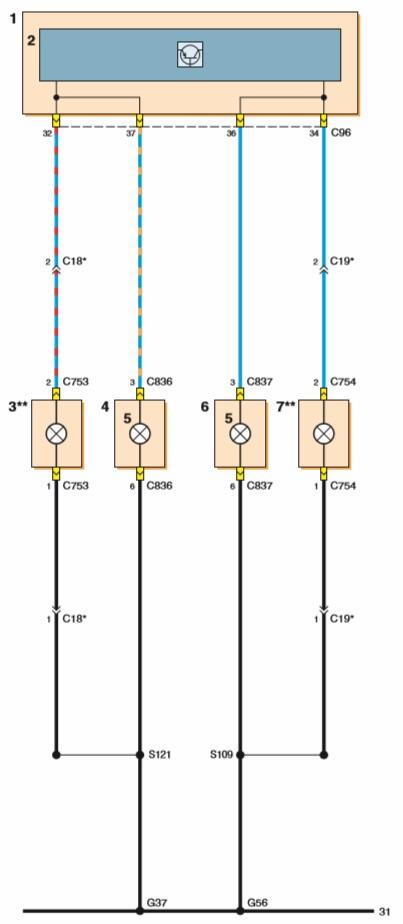

 1 — монтажний блок у салоні; 2 — блок керування електропакетом; 3 — лівий боковий покажчик повороту на передньому крилі; 4 — ліва блок-фара; 5 — лампа покажчика повороту; 6 — права блок-фара; 7 — правий боковий покажчик повороту на передньому крилі

Позначення

* випуск із грудня 2007 року

** випуск до серпня 2008 року

Кольори дротів на схемі.
