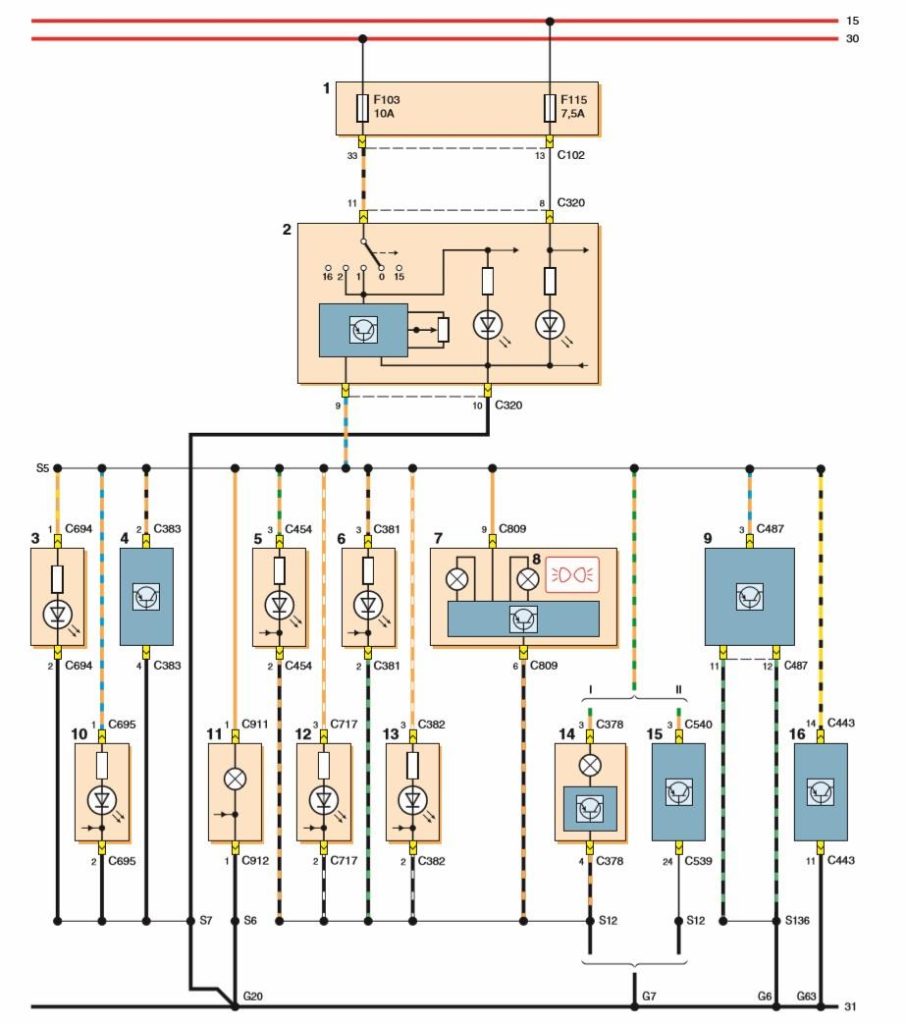

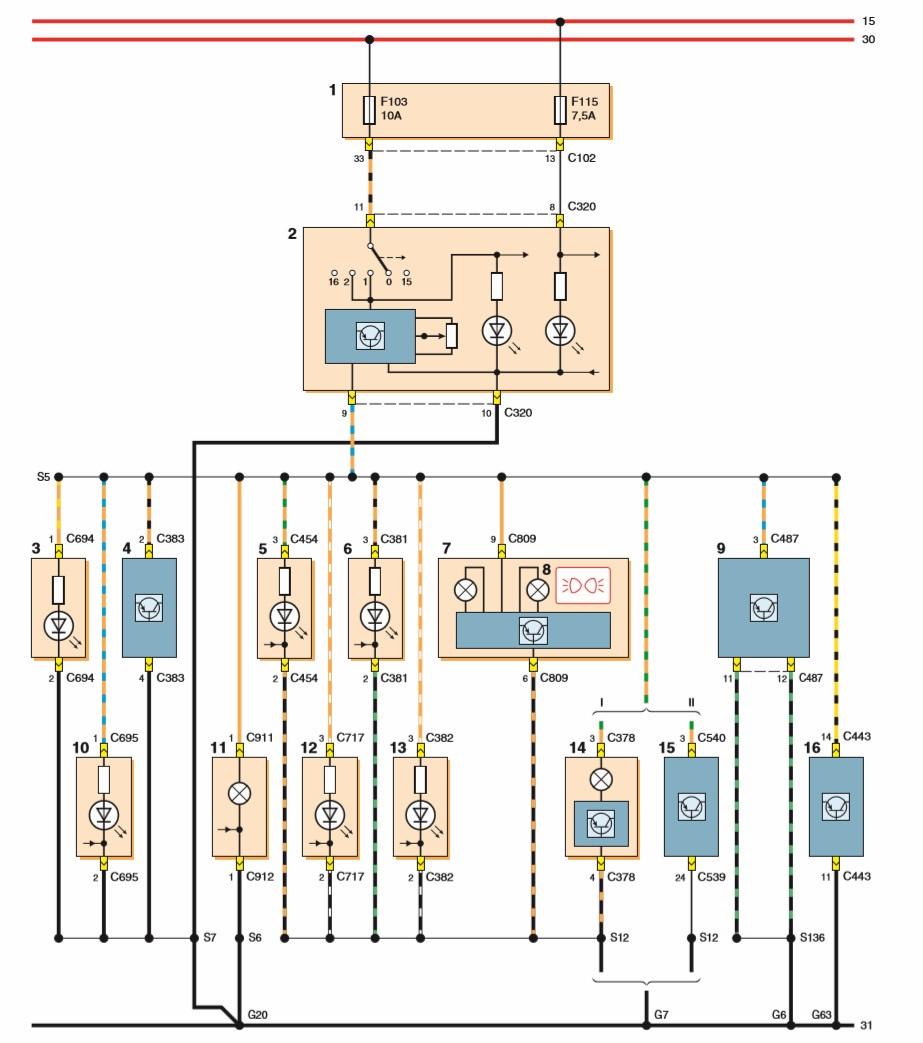

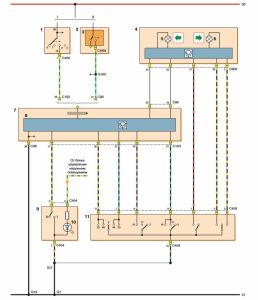

Схема з’єднань підсвічування панелі приборів
1 — без клімат-контролю; 2 — з клімат-контролем; 1 — монтажний блок у салоні; 2 — блок керування зовнішнім освітленням; 3 — вимикач обігріву сидіння водія; 4 — блок керування ручним режимом важеля селектора; 5 — прикурювач; 6 — вимикач ESP; 7 — комбінація приборів; 8 — сигналізатор увімкнення зовнішнього освітлення; 9 — сенсорний дисплей; 10 — вимикач обігріву сидіння водія; 11 — вимикач аварійної сигналізації: 12 — вимикач обігріву заднього скла; 13 — вимикач обігріву вітрового скла; 14 — блок керування опаленням, вентиляцією та кондиціонуванням; 15 — блок керування клімат-контролем; 16 — головний пристрій звуковідтворення
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
