Електрична схема управління підвіскою Citroen C5 (Mk1) FaceLift 2004, 2005, 2006, 2007, 2008 року випуску.

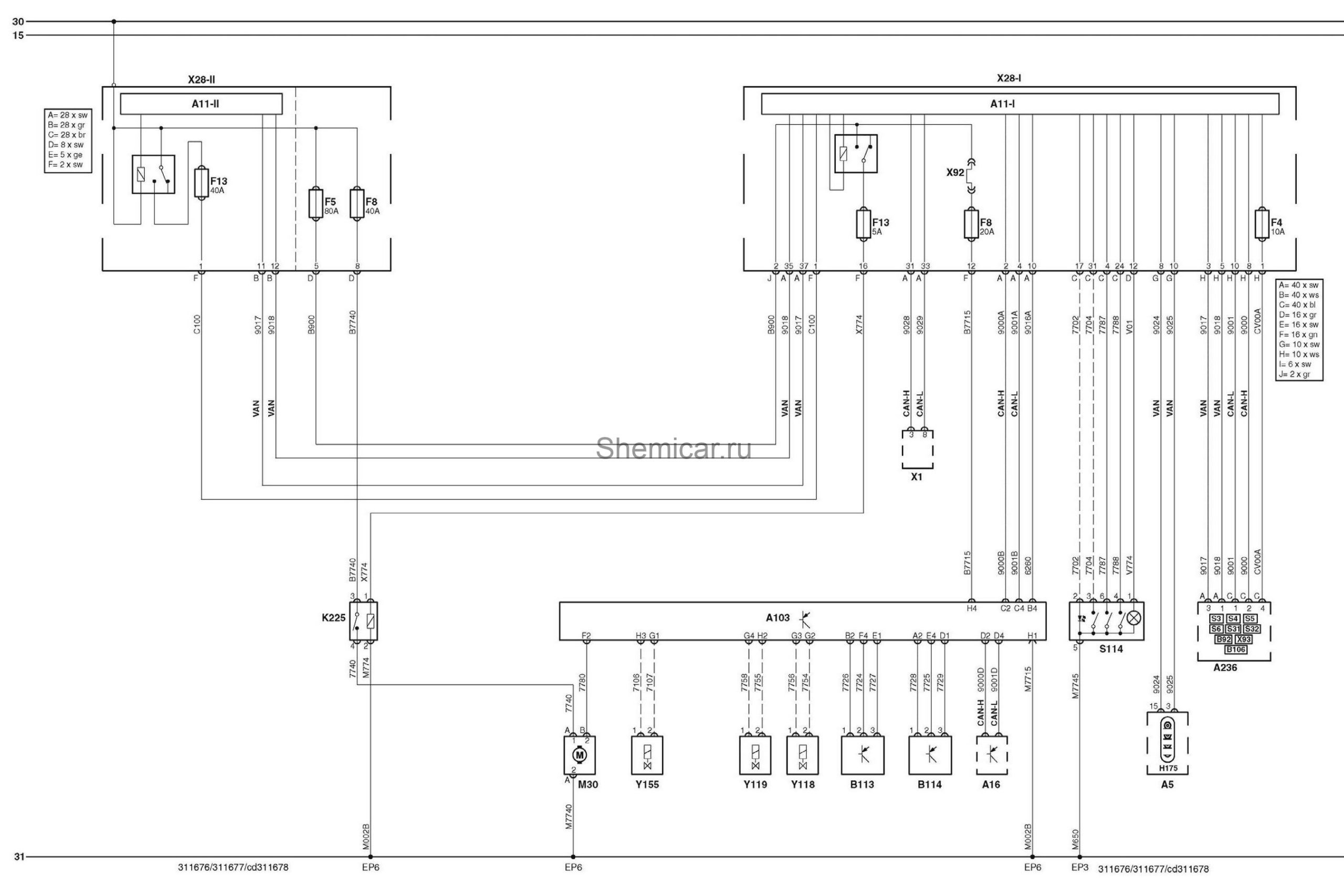

Електросхема системи управління підвіскою
Позначення до електричної схеми Сitroen C52
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A103 |
Блок управління підвіскою |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
B106 |
Датчик положення рульового колеса |
|
B113 |
Датчик висоти положення кузова (передній) |
|
B114 |
Датчик висоти положення кузова (задній) |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F13 |
Запобіжник |
|
H175 |
Індикатор установки датчика висоти положення кузова |
|
K225 |
Реле компресора активної підвіски |
|
M30 |
Компресор системи активної підвіски |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S114 |
Перемикач вибору рівня активної підвіскою |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X92 |
Роз’єм (джампер) |
|
X93 |
Спіральний провід (SRS) |
|
Y119 |
Блок клапанів активної підвіски, задній |
|
Y155 |
Клапан підсилювача рульового управління |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
