Електрична схема розподілу живлення Citroen C5 (Mk1) FaceLift 2004, 2005, 2006, 2007, 2008 року випуску.

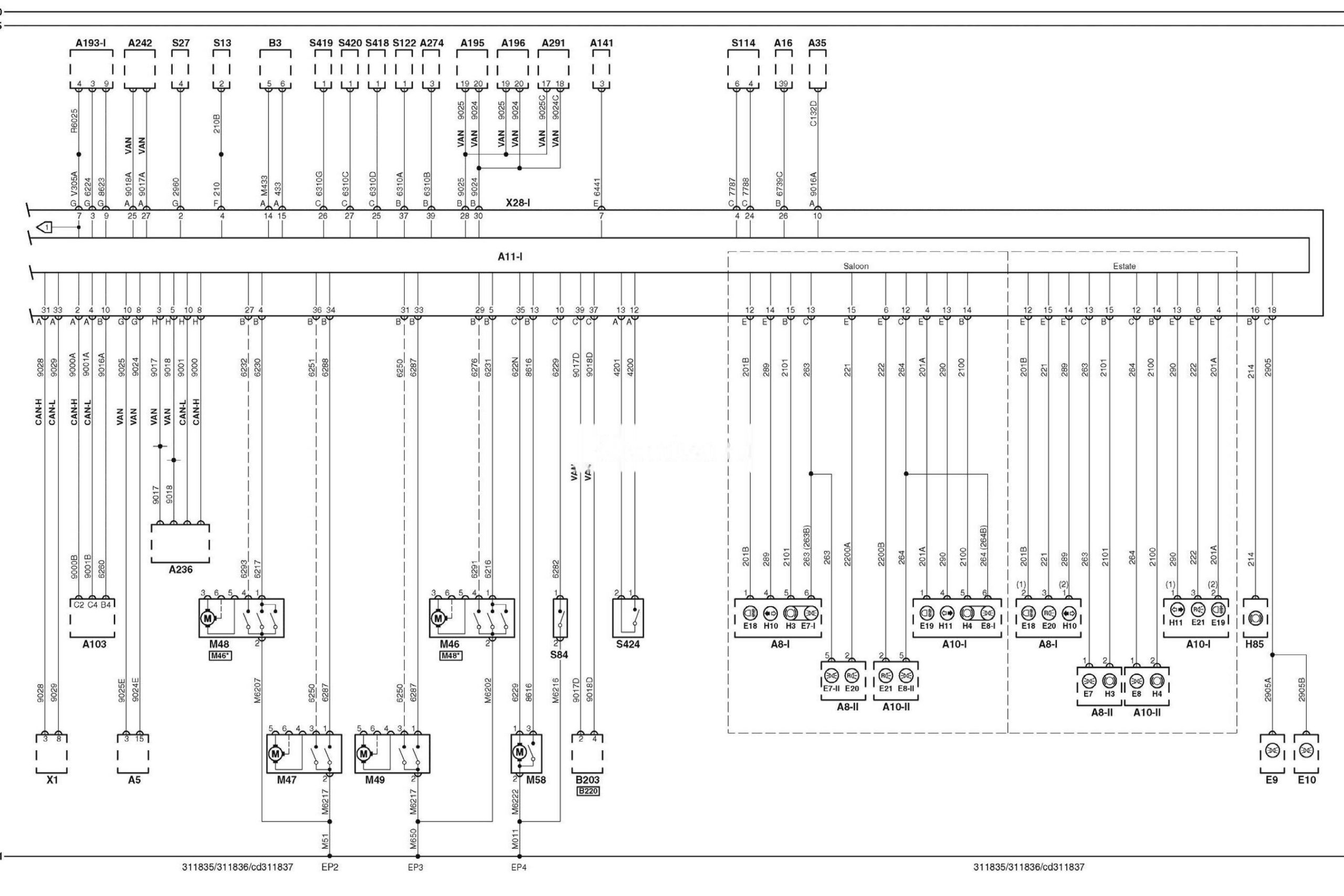

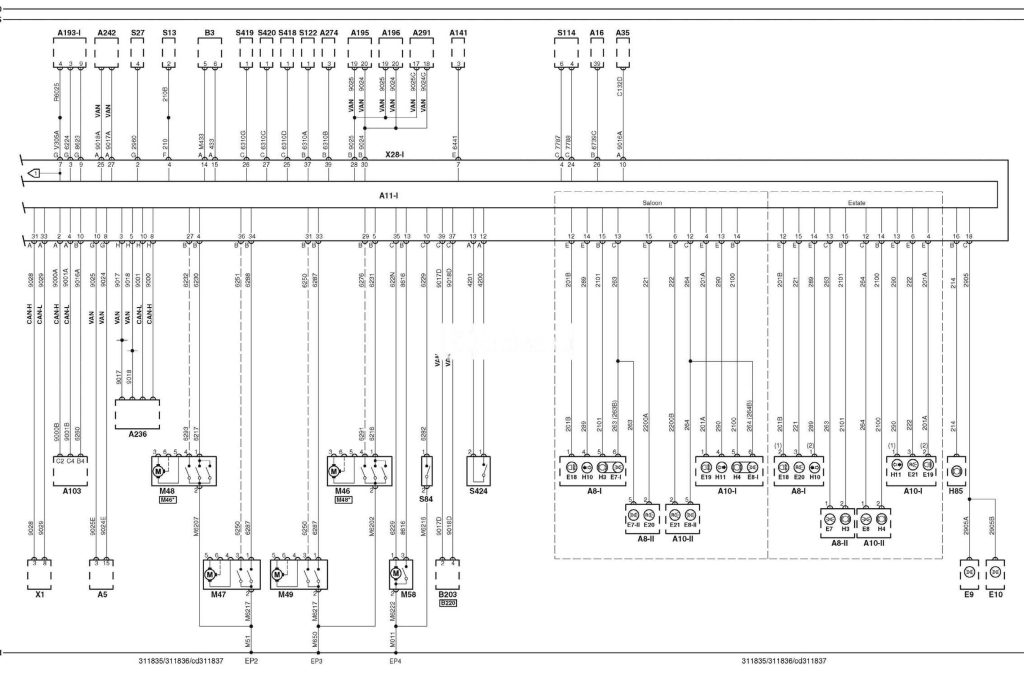

Електросхема розподілу живлення блок — блок запобіжників панелі приборів — Частина B
Позначення до електричної схеми Сitroen C52
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A103 |
Блок керування підвіскою |
|
A141 |
Внутрішнє дзеркало заднього виду |
|
A195 |
Блок керування електрообладнанням водійських дверей |
|
A196 |
Блок керування електрообладнанням пасажирських дверей |
|
A236 |
Блок керування електрообладнанням кермової колонки |
|
A242 |
Блок керування подачею присадки |
|
A274 |
Блок керування системи контролю непристегнутого ременя безпеки |
|
A291 |
Блок керування системою стеження за розміткою |
|
B3 |
Датчик покажчика рівня палива |
|
B203 |
Датчик дощу (очисник лобового скла) |
|
B220 |
Датчик сонячного світла |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H85 |
Лампа центрального стоп-сигналу |
|
M46 |
Електродвигун центрального замка (водійські двері) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (пасажирські двері) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задня двері) |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S84 |
Вимикач відкривання багажника / задніх дверей |
|
S114 |
Перемикач вибору рівня активної підвіски |
|
S122 |
Датчик непристегнутого ременя безпеки пасажира |
|
S418 |
Датчик непристегнутого ременя безпеки, лівого заднього |
|
S419 |
Датчик непристегнутого ременя безпеки, центральний |
|
S420 |
Датчик непристегнутого ременя безпеки, правого заднього |
|
S424 |
Датчик-вимикач кришки паливозаливної горловини |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
