Електрична схема системи керування підвіскою BMW X5 (E53) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

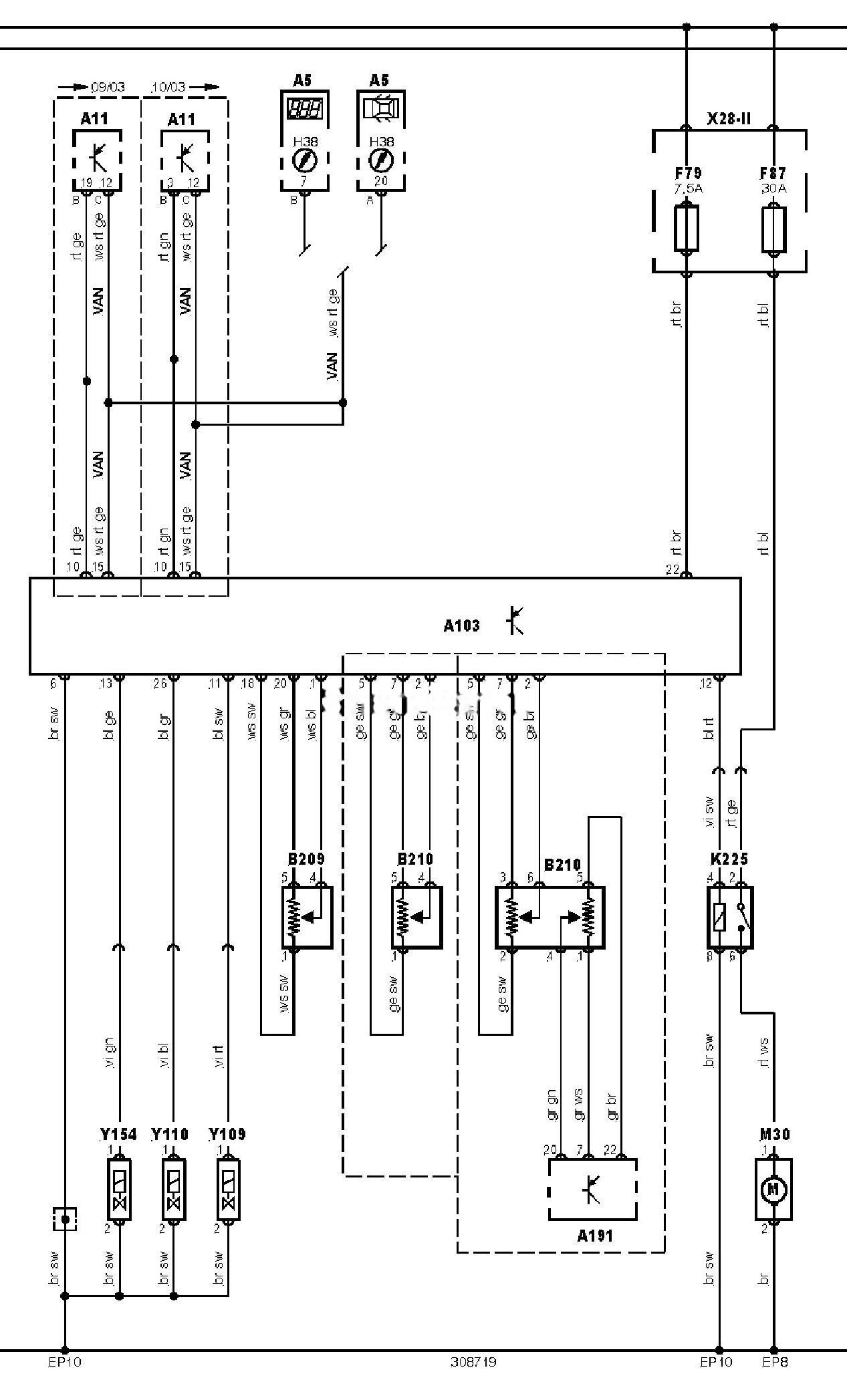

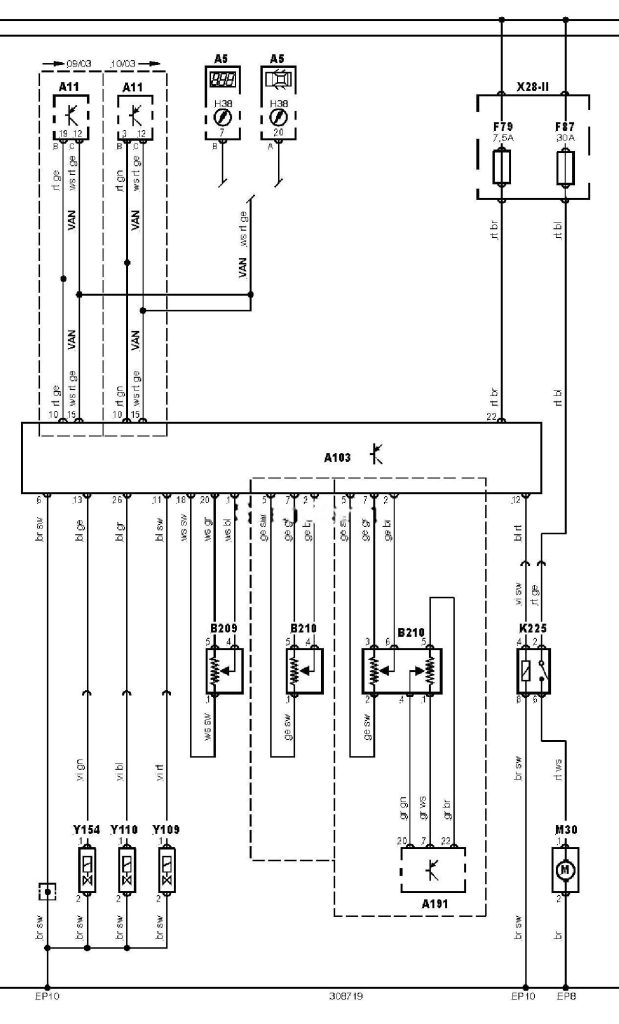

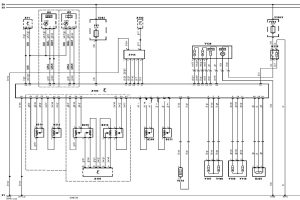

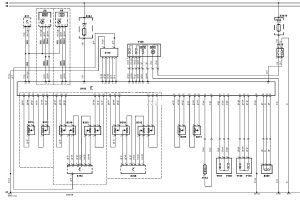

Електросхема системи керування підвіскою — З активною підвіскою
Позначення до електричної схеми BMW X5 (E53)
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A103 |
Блок керування підвіскою |
|
A191 |
Блок керування коректором фар |
|
B209 |
Датчик висоти положення кузова (лівий задній) |
|
B210 |
Датчик висоти положення кузова (правий задній) |
|
EP10 |
Точка маси |
|
EP8 |
Точка маси |
|
F79 |
Запобіжник |
|
F87 |
Запобіжник |
|
H38 |
Індикатор системи активної підвіски |
|
K225 |
Реле компресора активної підвіски |
|
M30 |
Компресор системи активної підвіски |
|
VAN |
Шина даних VAN |
|
Y109 |
Е/м клапан приводу активної підвіски (лівий задній) |
|
Y110 |
Е/м клапан приводу активної підвіски (правий задній) |
|
Y154 |
Клапан регулювання підвіски |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
