Електрична схема очищувачів та омивачів BMW X5 (E53) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

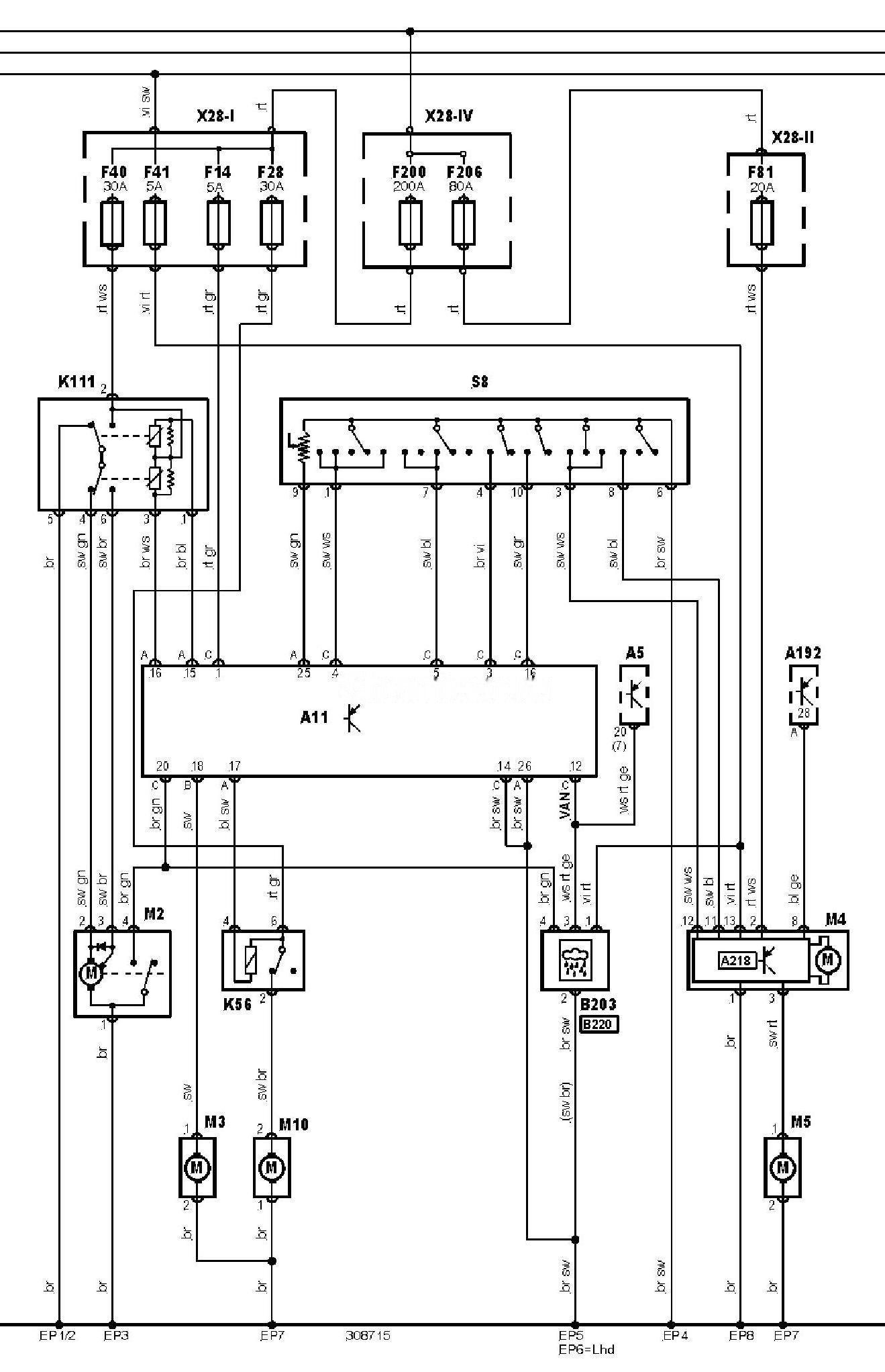

Електросхема очищувачів та омивачів
Позначення до електричної схеми BMW X5 (E53)
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A192 |
Блок керування освітленням |
|
A218 |
Блок керування очищувачем / омивачем заднього скла |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
B220 |
Датчик сонячного світла |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
F14 |
Запобіжник |
|
F28 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F81 |
Запобіжник |
|
F200 |
Запобіжник |
|
F206 |
Запобіжник |
|
K56 |
Реле насоса омивача фар |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
