Електрична схема очищувачів та омивачів Citroen Jumpy 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

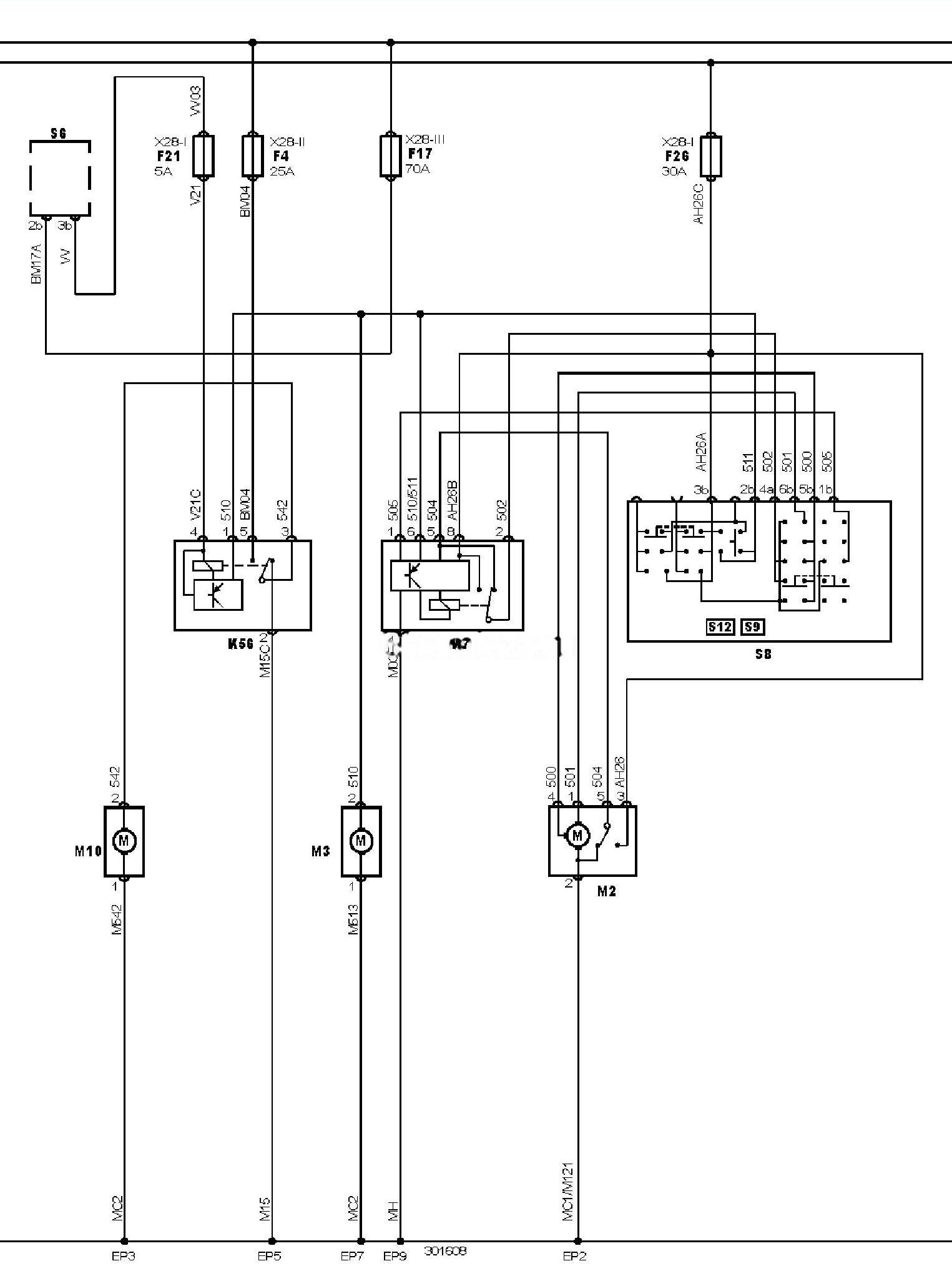

Електросхема очищувачів та омивачів
Позначення до електричної схеми Сitroen Jumpy 1/2
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F4 |
Запобіжник |
|
F17 |
Запобіжник |
|
F21 |
Запобіжник |
|
F26 |
Запобіжник |
|
K7 |
Реле переривчастого режиму роботи очищувача лобового скла |
|
K56 |
Реле насоса омивача фар |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S12 |
Перемикач керування омивачем / очищувачем фар |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
