Електрична схема панелі приборів Renault Clio 2 (X65) 2000, 2001 року випуску.
Електросхема панелі приборів (2000-02.2001).

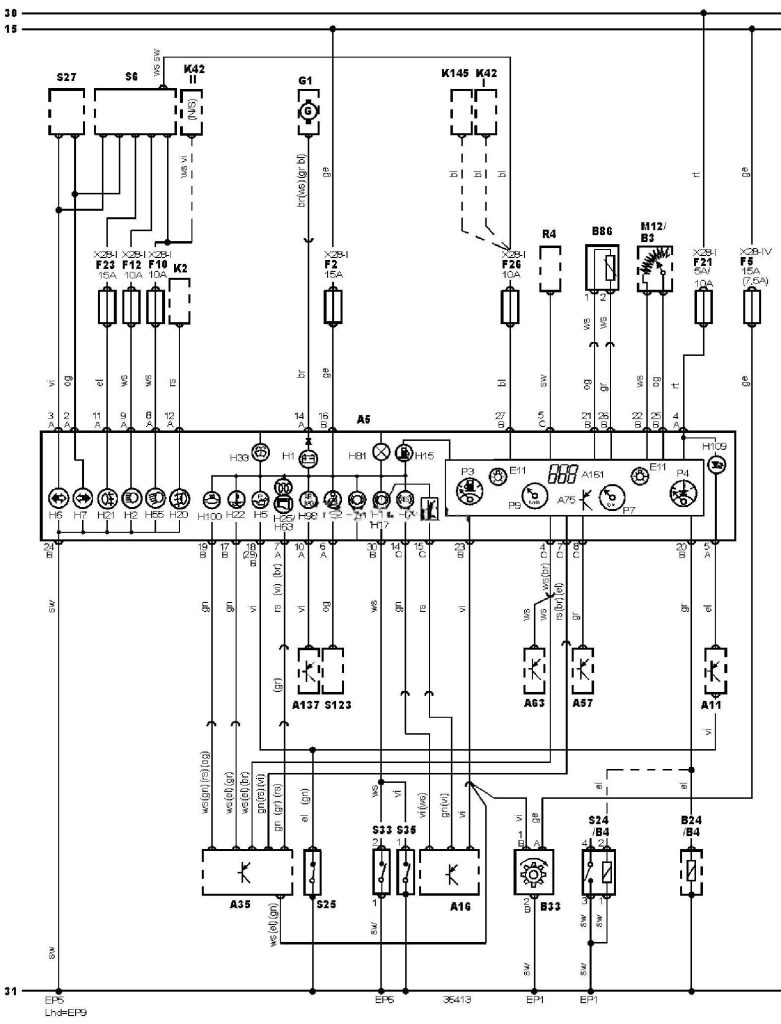

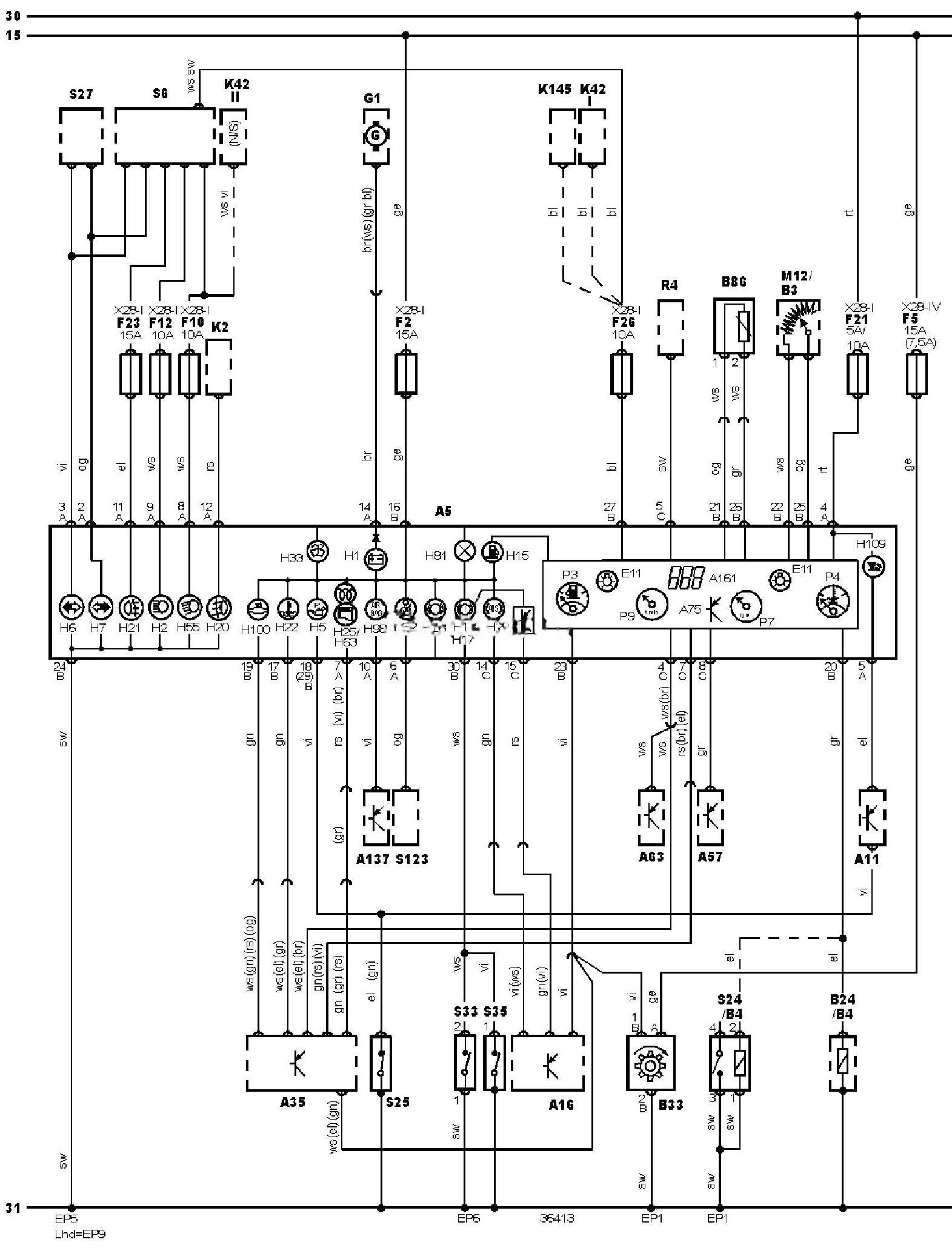

Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A137 |
Електронний блок керування SRS |
|
A161 |
Багатофункціональний дисплей |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B86 |
Датчик рівня моторної оливи |
|
EP1 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP9 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
F2 |
Запобіжник |
|
F5 |
Запобіжник |
|
F10 |
Запобіжник |
|
F12 |
Запобіжник |
|
F21 |
Запобіжник |
|
F23 |
Запобіжник |
|
F26 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
H25 |
Індикатор свічок розжарювання |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H81 |
Резервна контрольна лампа |
|
H98 |
Індикатор SRS |
|
H100 |
Індикатор несправності каталітичного нейтралізатора |
|
H109 |
Індикатор іммобілайзера |
|
K2 |
Реле протитуманних фар |
|
K421 |
Реле системи освітлення в денний час |
|
K422 |
Реле системи освітлення в денний час |
|
K145 |
Реле габаритів |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S6 |
Комбінований перемикач |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S25 |
Датчик аварійного тиску оливи |
|
S27 |
Вимикач аварійної сигналізації |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
