Електрична схема панелі приладів Mercedes Benz A-Class (168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

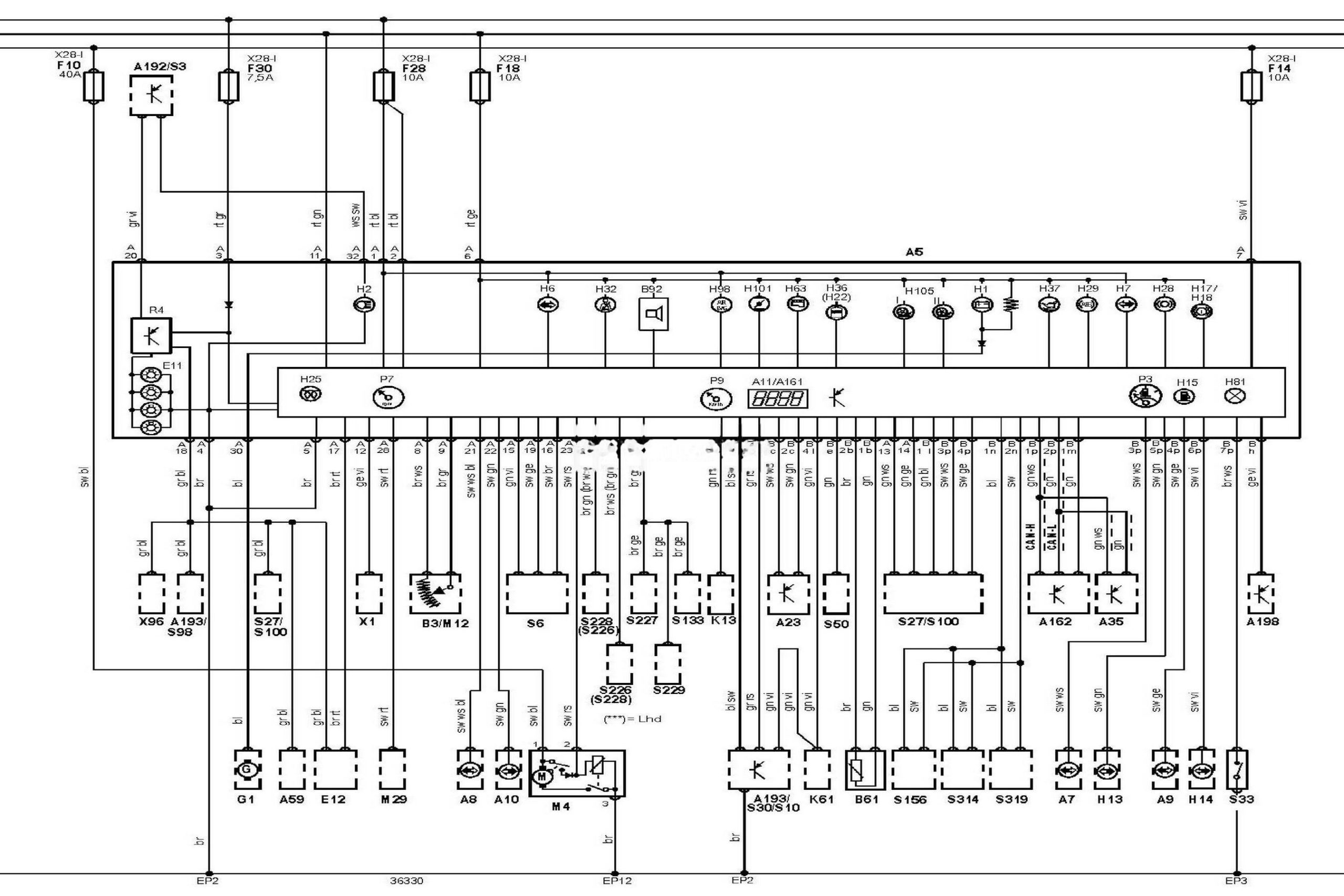

Електросхема панелі приладів та комбінації приладів.
Позначення до електричної схеми Mercedes Benz A-Class
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A11 |
Багатофункціональний блок керування |
|
A23 |
Блок керування протиугінною системою |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A59 |
Блок перемикачів керування електроприводом склопідйомників |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A192 |
Блок керування освітленням |
|
A193 |
Багатофункціональний перемикач в зборі |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B61 |
Датчик температури навколишнього повітря |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
EP12 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
E12 |
Лампа освітлення салону (передня) |
|
F10 |
Запобіжник |
|
F14 |
Запобіжник |
|
F18 |
Запобіжник |
|
F28 |
Запобіжник |
|
F30 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H15 |
Індикатор низького рівня палива |
|
H17/H18 |
Індикатор увімкнення стоянкового гальма |
|
H25 |
Індикатор свічок розжарювання |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H36 (H22) |
Індикатор низького рівня охолоджувальної рідини |
|
H37 |
Індикатор низького рівня моторного масла |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H81 |
Резервна контрольна лампа |
|
H98 |
Індикатор SRS |
|
H101 |
Індикатор несправності системи керування дросельною заслінкою |
|
H1051 |
Індикатор системи BrakeAssist/ протибуксувальної системи |
|
H1052 |
Індикатор системи BrakeAssist / протибуксувальної системи |
|
K13 |
Реле обігрівача заднього скла |
|
K61 |
Реле насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M12 |
Паливний насос |
|
M29 |
Вакуумний насос центрального замка |
|
P3 |
Покажчик рівня палива |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
S27 |
Вимикач аварійної сигналізації |
|
S30 |
Вимикач обігрівача заднього скла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S50 |
Датчик низького рівня охолоджувальної рідини |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S100 |
Головний вимикач центрального замка |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S156 |
Вимикач центрального замка (на двері пасажира) |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228(S226 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S314 |
Вимикач центрального замка (двері водія) |
|
S319 |
Вимикач замка кришки багажника / задніх дверей |
|
X |
Замок запалювання — “ACC” |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X96 |
Роз’єм підсвічування панелі приладів |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло-зелений |
rbr = пурпуровий |
