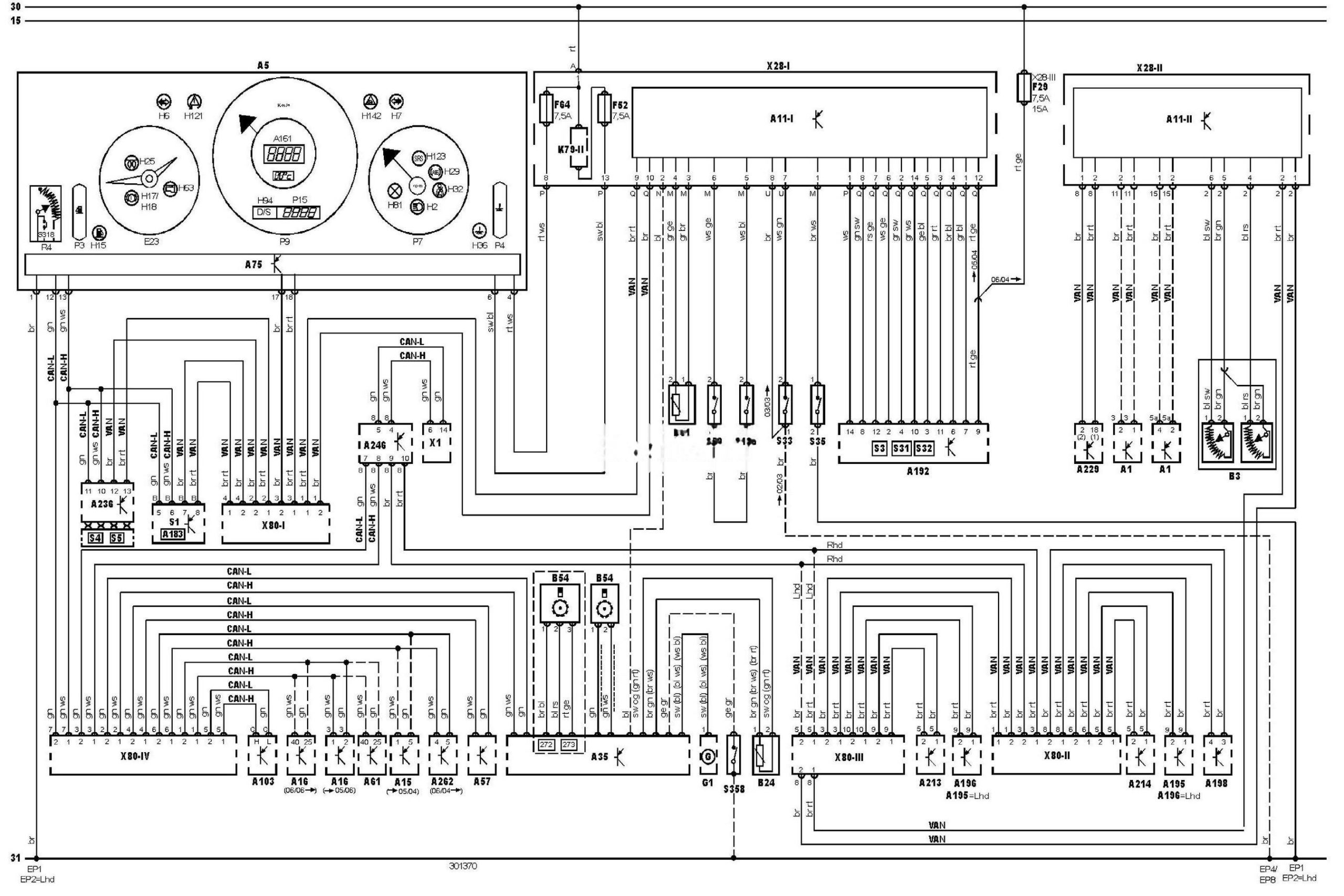

Електросхема приладової панелі Mercedes Benz E-Class (211)

15

Замок запалювання — запалювання УВІМК

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A1

Аудіосистема

A5

Комбінація приборів

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A15

Блок керування системою підтримання швидкості (круїз-контроль)

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A61

Електронний блок керування протибуксувальною системою

A75

Блок керування комбінацією приборів

A103

Блок керування підвіскою

A161

Багатофункціональний дисплей

A183

Блок керування замком запалювання

A192

Блок керування освітленням

A195

Блок керування електрообладнанням дверей водія

A196

Блок керування електрообладнанням дверей пасажира

A198

Електронний блок керування SRS

A213

Блок керування електрообладнанням лівих задніх дверей

A214

Блок керування електрообладнанням правих задніх дверей

A229

Блок керування системою контролю тиску в шинах

A236

Блок керування електрообладнанням кермової колонки

A246

Шина даних CAN, блок керування шлюзом

A262

Блок керування підтриманням дистанції (круїз-контроль)

B3

Датчик покажчика рівня палива

B24

Датчик температури охолоджувальної рідини

B54

Датчик положення колінчастого вала

B61

Датчик температури навколишнього повітря

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP4

Точка маси

EP8

Точка маси

E23

Годинник

F29

Запобіжник

F52

Запобіжник

F64

Запобіжник

G1

Генератор

H2

Індикатор увімкнення дальнього світла фар

H6

Індикатор покажчиків повороту (лівий або єдиний)

H7

Індикатор покажчиків повороту (правий)

H15

Індикатор низького рівня палива

H17

Індикатор увімкнення стоянкового гальма

H18

Індикатор низького рівня гальмівної рідини

H25

Індикатор свічок розжарювання

H29

Індикатор ABS

H32

Індикатор непристебнутих ременів безпеки

H36

Індикатор низького рівня охолоджувальної рідини

H63

Індикатор несправності системи керування двигуном (M1L)

H81

Резервна контрольна лампа

H94

Індикатор режиму роботи трансмісії

H121

Індикатор системи курсової стійкості (ESP)

H123

Індикатор системи SRS

H142

Індикатор системи підтримання дистанції (круїз-контроль)

K79-2

Реле 2 основних ланцюгів запалювання

P3

Покажчик рівня палива

P4

Покажчик температури охолоджувальної рідини

P7

Тахометр

P9

Спідометр

P15

Одометр

R4

Реостат підсвічування комбінації приборів

S1

Замок запалювання

S3

Вимикач фар

S4

Перемикач світла фар

S5

Перемикач покажчиків повороту

S31

Вимикач протитуманних фар

S32

Вимикач задніх протитуманних ліхтарів

S33

Датчик низького рівня гальмівної рідини

S35

Датчик увімкнення стоянкового гальма

S50

Датчик низького рівня охолоджувальної рідини

S136

Датчик низького рівня рідини в бачку омивача лобового скла

S318

Вимикач скидання показань одометра (лічильника пробігу)

S358

Датчик-вимикач за рівнем моторної оливи

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, моторний відсік

X28-2

Блок запобіжників/реле, багажне відділення

X28-3

Блок запобіжників/реле, приладова панель

X80-1

Роз’єм 1 шини даних

X80-2

Роз’єм 2 шини даних

X80-3

Роз’єм 3 шини даних

X80-1V

Роз’єм 4 шини даних

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
