Електрична схема подушок безпеки Citroen Saxo 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

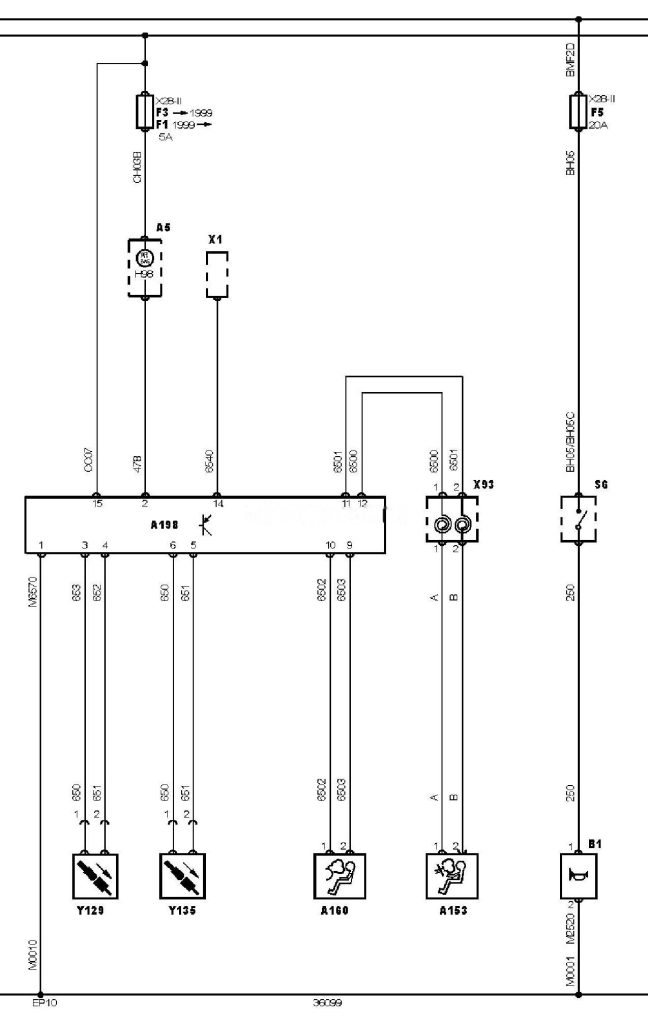

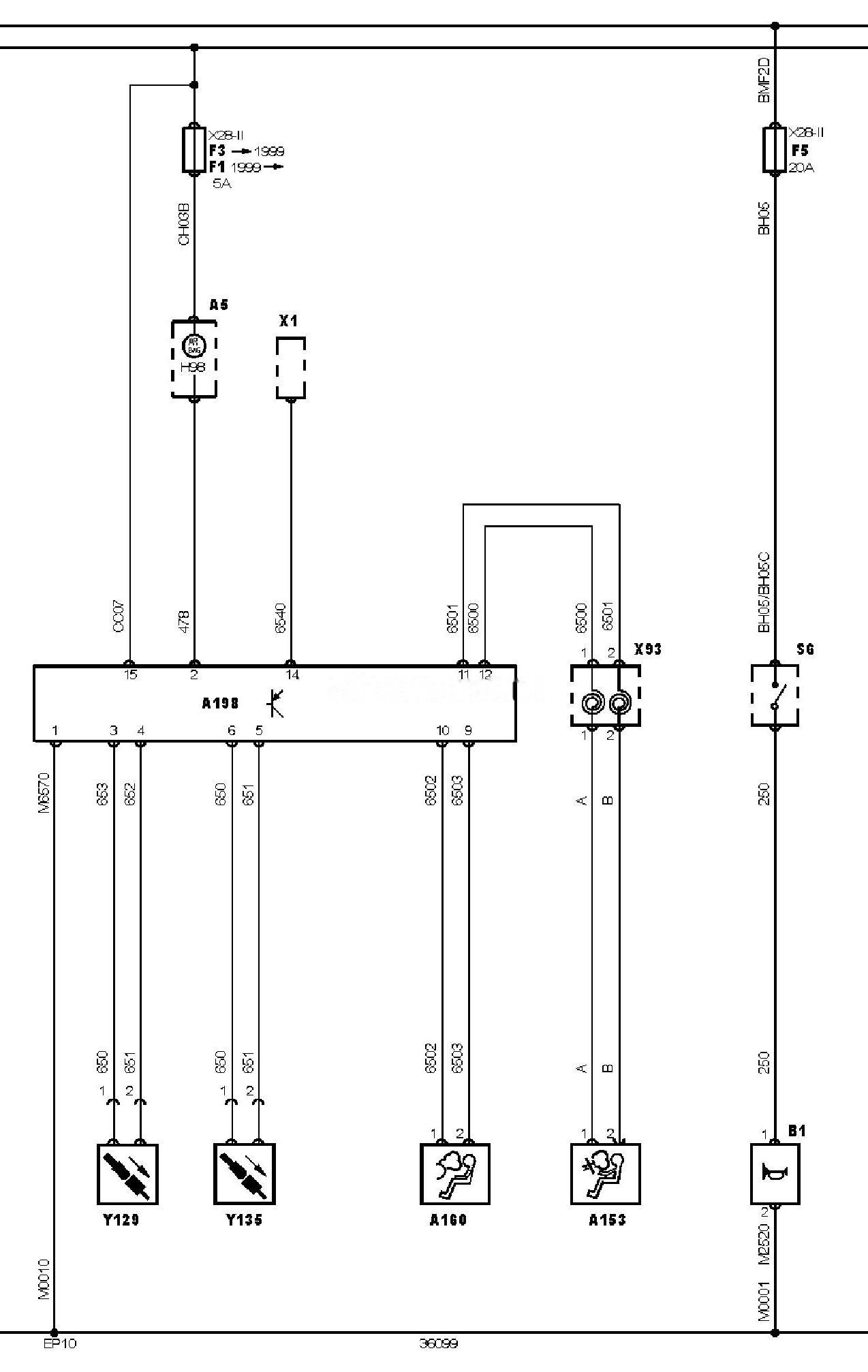

Електросхема подушок безпеки
Позначення до електричної схеми Сitroen Saxo
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
B1 |
Звуковий сигнал (єдиний) |
|
EP10 |
Точка маси |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
S6 |
Комбінований перемикач |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-2 |
Блок запобіжників/реле — приборна панель |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
