Електросхема подушок безпеки тип 1 Ford Courier

Електрична схема подушок безпеки 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

Електросхема подушок безпеки

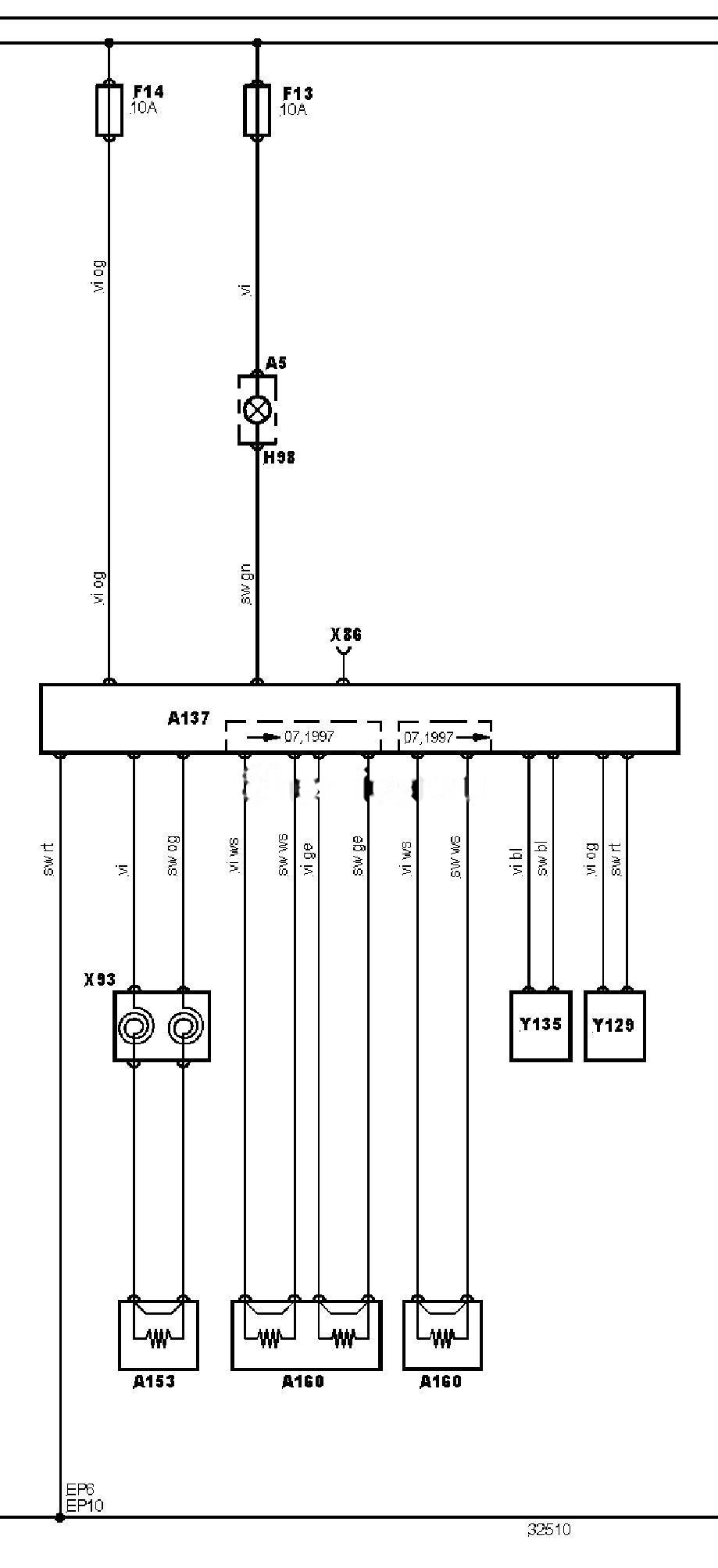

Електросхема подушок безпеки тип 1 Ford Courier — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Courier

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A137	Електронний блок управління SRS
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
EP10	Точка маси
EP6	Точка маси
F13	Запобіжник
F14	Запобіжник
H98	Індикатор SRS
X86	Діагностичний роз’єм SRS
X93	Спіральний провід (SRS)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Courier (Mk1)

Ще електричні схеми для Ford Courier (Mk1):
