Електросхема очищувачів та омивачів тип 2 Ford Courier

Електрична схема очищувачів та омивачів 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

Електросхема очищувачів та омивачів

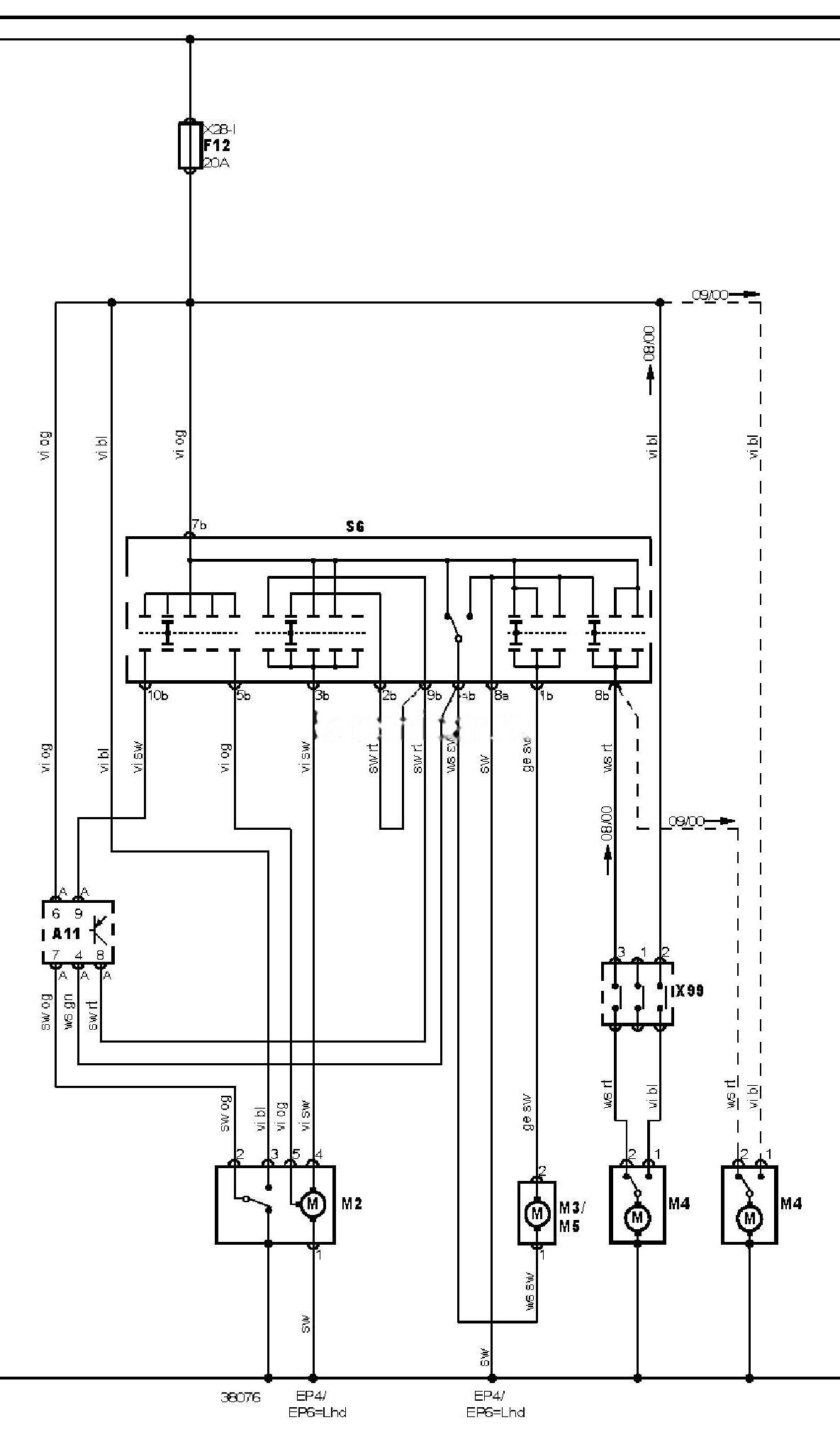

Електросхема очищувачів та омивачів тип 2 Ford Courier — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Courier

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Аудіосистема
EP4	Точка маси
EP6	Точка маси
F12	Запобіжник
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S6	Комбінований перемикач
X28-1	Блок запобіжників/реле

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Courier (Mk1)

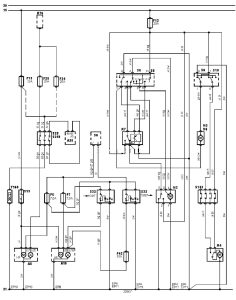

Ще електричні схеми для Ford Courier (Mk1):
