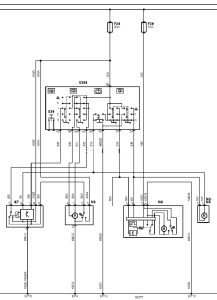

Електрична схема очищувачів та омивачів Citroen Xsara (Mk1)997, 1998, 1999 року випуску.

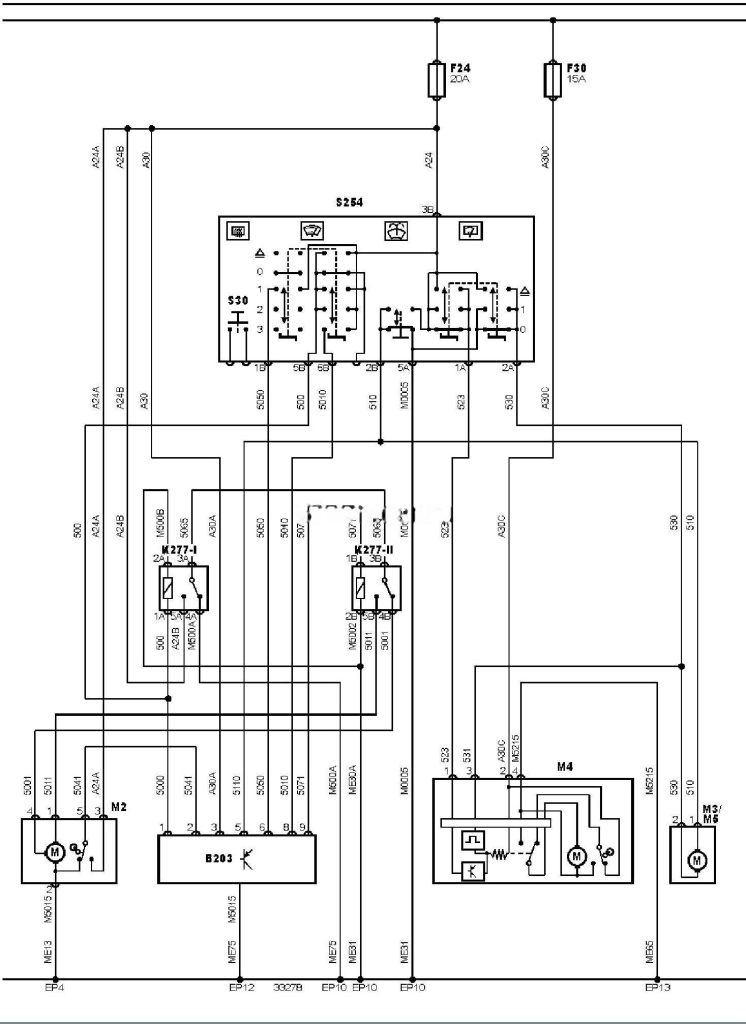

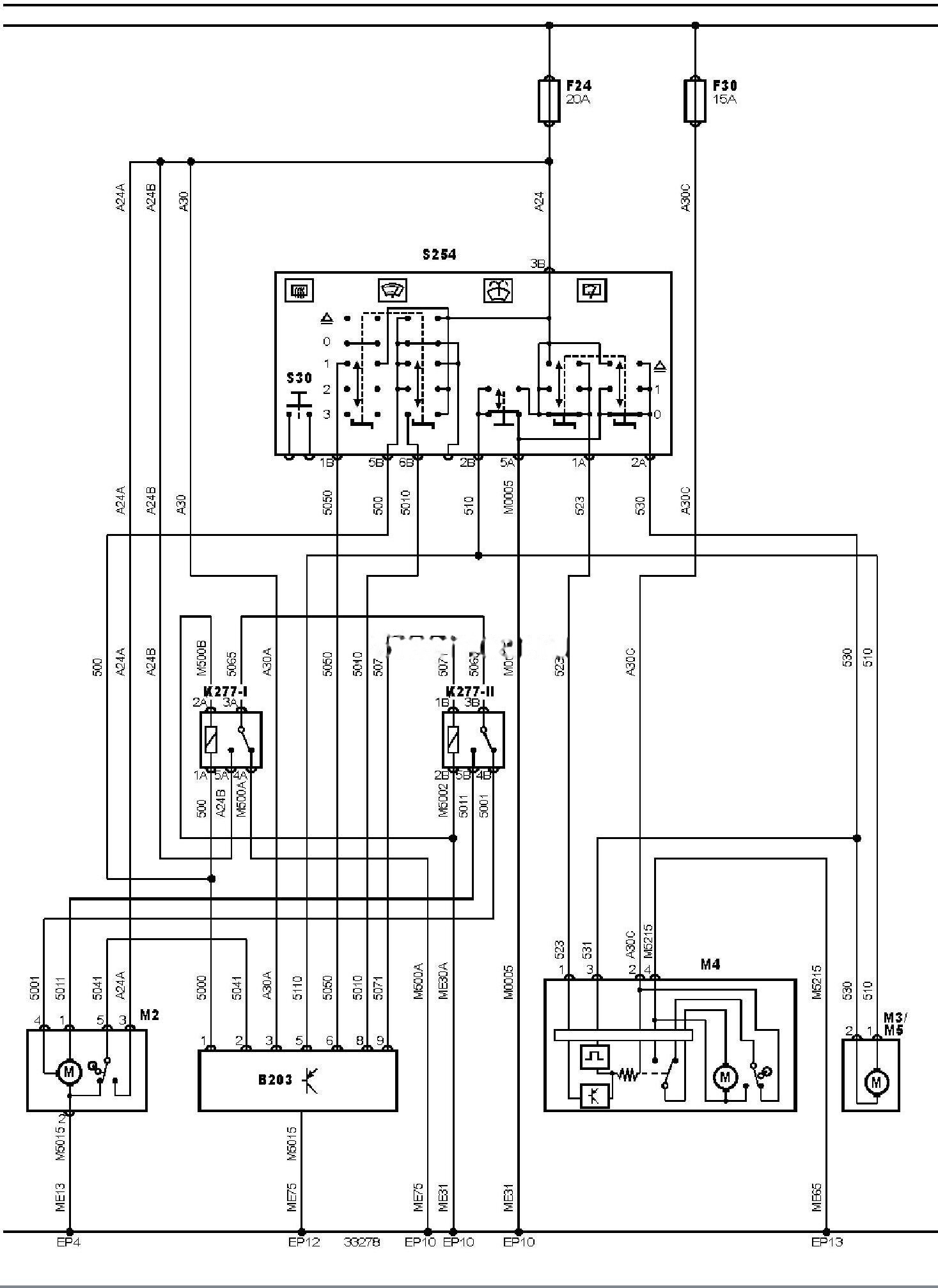

Електросхема очищувачів та омивачів — З датчиком дощу
Позначення до електричної схеми Сitroen Xsara
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP13 |
Точка маси |
|
EP4 |
Точка маси |
|
F24 |
Запобіжник |
|
F30 |
Запобіжник |
|
K277-1 |
Реле датчика дощу (лобове скло) |
|
K277-2 |
Реле датчика дощу (лобове скло) |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S254 |
Перемикач режимів роботи очищувача лобового скла |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
