Електросхема очищувачів та омивачів тип 1 Citroen Xsara

Електрична схема очищувачів та омивачів Citroen Xsara (Mk1)997, 1998, 1999 року випуску.

Електросхема очищувачів та омивачів — Без датчика дощу

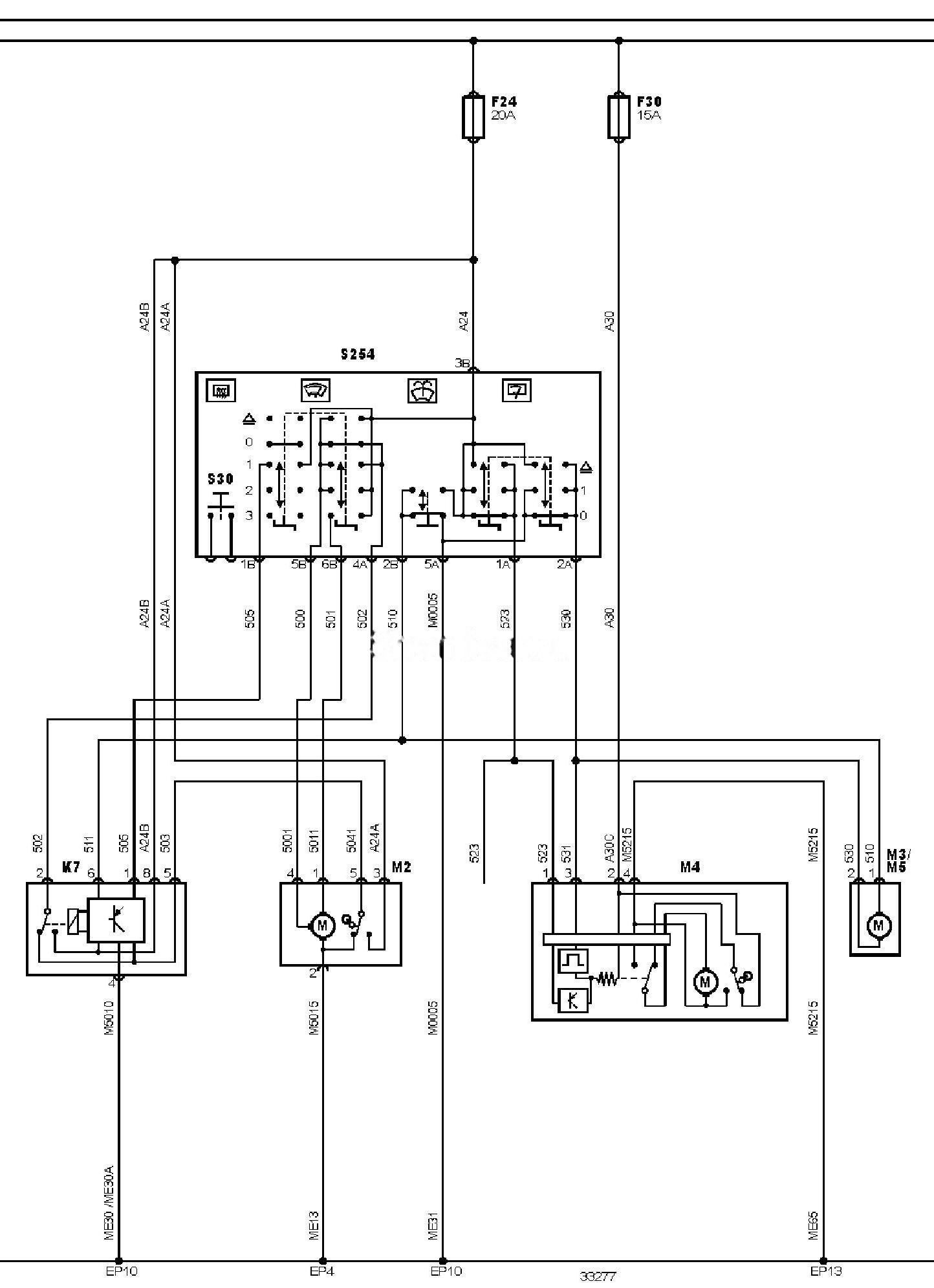

Електросхема очищувачів та омивачів тип 1 Citroen Xsara — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Xsara

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP10	Точка маси
EP13	Точка маси
EP4	Точка маси
F24	Запобіжник
F30	Запобіжник
K7	Реле переривчастого режиму роботи очищувача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S254	Перемикач режимів роботи очищувача лобового скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
