Електрична схема подушок безпеки Rover 25 1999, 2000, 2001, 2002 року випуску.

Електросхема подушок безпеки (-10.2002).

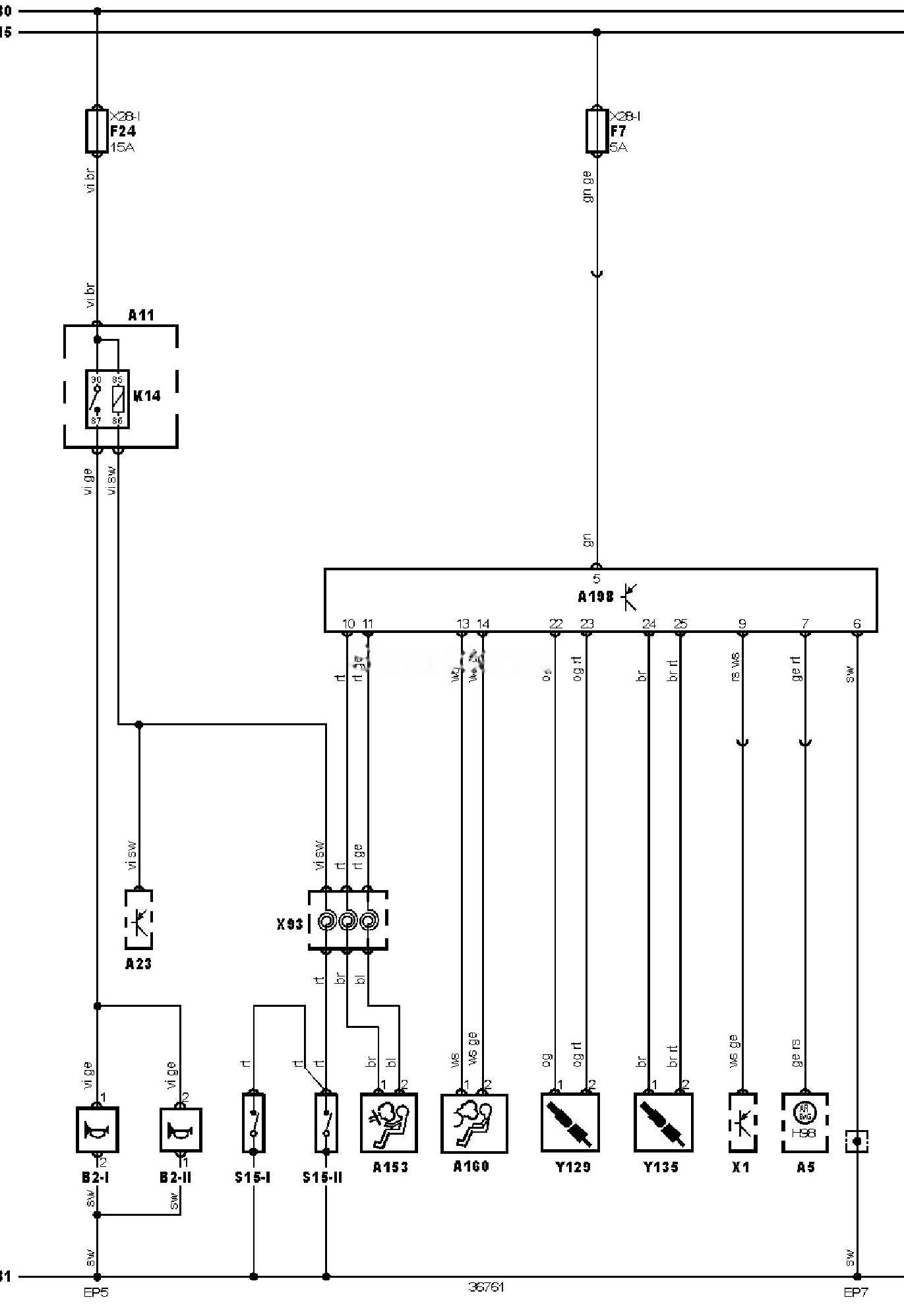

Електросхема подушок безпеки тип 1 Rover 25
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A23

Блок керування протиугінною системою

A153

Подушка безпеки водія

A160

Подушка безпеки пасажира

A198

Електронний блок керування SRS

B2-1

Звуковий сигнал (подвійний)

B2-2

Звуковий сигнал (подвійний)

EP5

Точка маси

EP7

Точка маси

F7

Запобіжник

F24

Запобіжник

H98

Індикатор SRS

K14

Реле звукового сигналу

S15-1

Вимикач звукового сигналу

S15-2

Вимикач звукового сигналу

X1

Діагностичний роз’єм (DLC)

X93

Спіральний провід (SRS)

Y129

Переднатягувач ременя безпеки пасажира

Y135

Переднатягувач ременя безпеки водія



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
