Електрична схема подушок безпеки автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

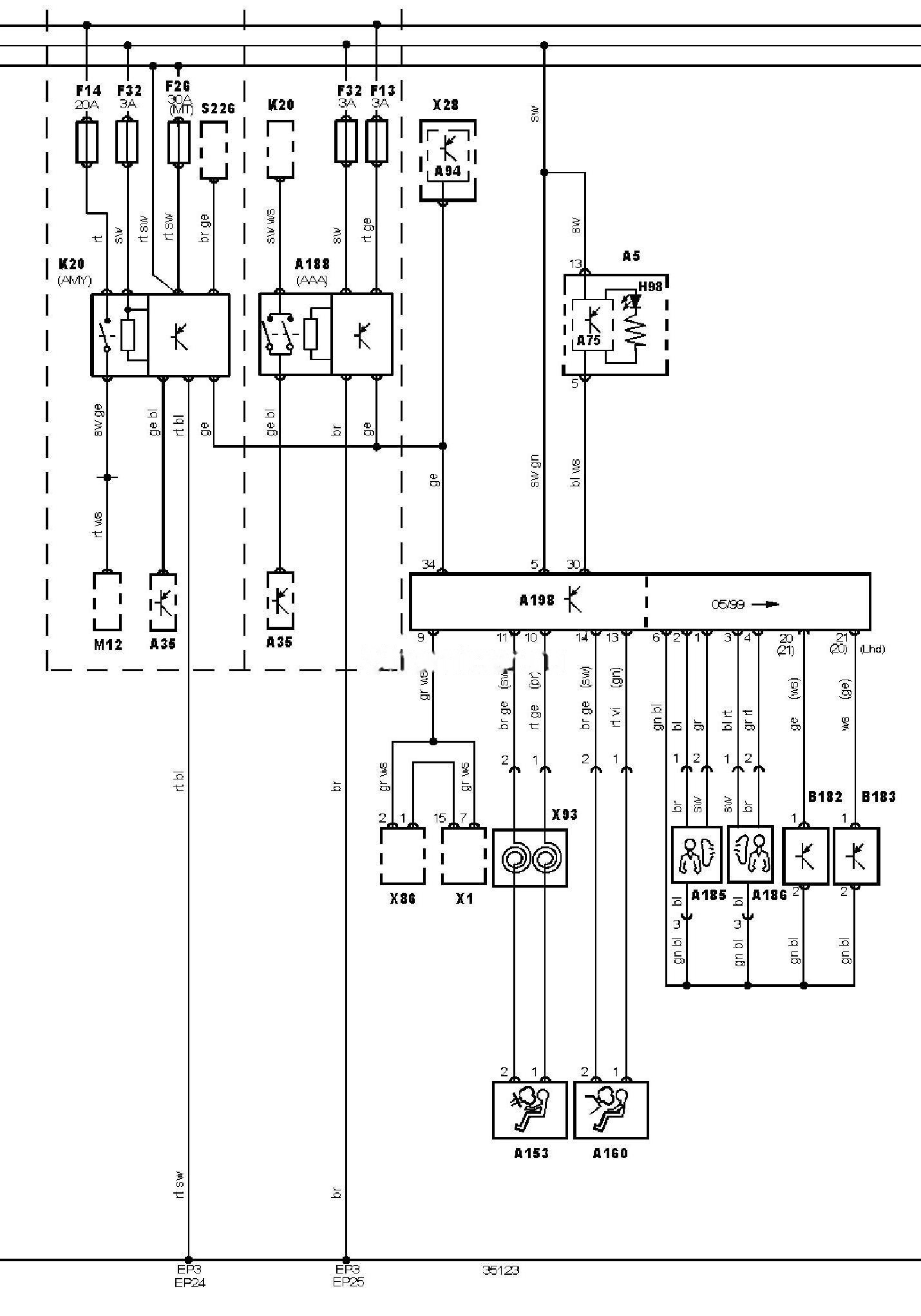

Електросхема подушок безпеки.
позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приборів |
|
A94 |
Інтегроване реле/блок керування |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Аудіосистема |
|
A186 |
Аудіосистема |
|
A188 |
Аудіосистема |
|
A198 |
Електронний блок керування SRS |
|
EP24 |
Точка маси |
|
EP25 |
Точка маси |
|
EP3 |
Точка маси |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F26 |
Запобіжник |
|
F32 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
K20 |
Реле паливного насоса |
|
M12 |
Паливний насос |
|
S226 |
Кінцевий вимикач дверей водія |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28 |
Блок запобіжників/реле |
|
X86 |
Діагностичний роз’єм SRS |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
