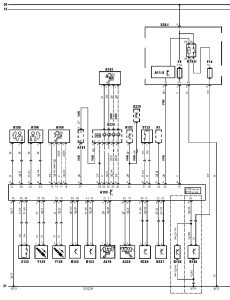

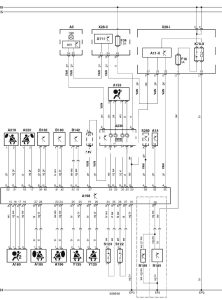

Електрична схема подушок безпеки Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску.

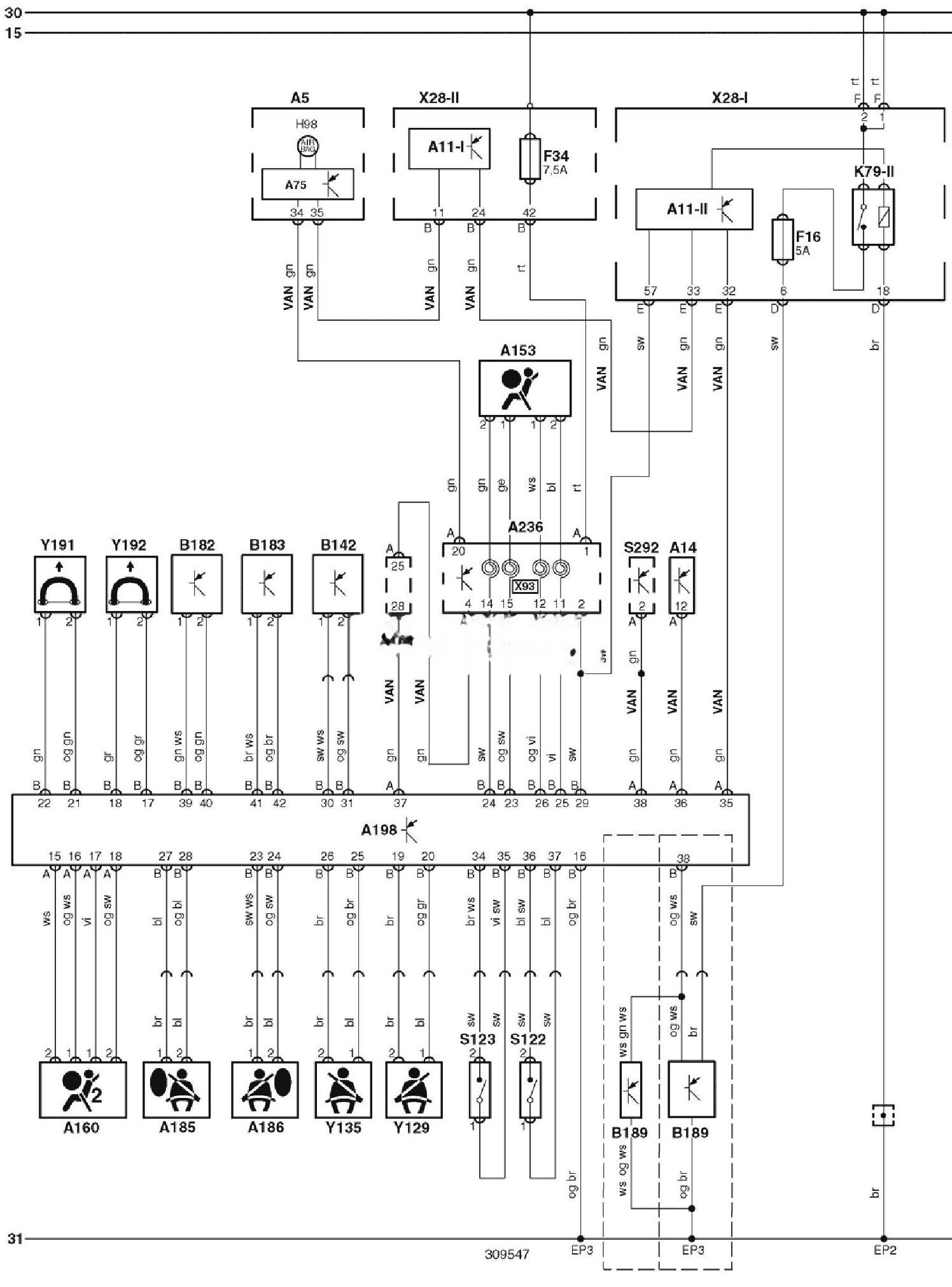

Електросхема подушок безпеки — Моделі з відкидним верхом.
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A14 |
Блок управління перемиканням передач |
|
A75 |
Блок управління комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A161 |
Багатофункціональний дисплей |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
B189 |
Датчик наявності пасажира на сидінні |
|
F16 |
Запобіжник |
|
F34 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
S122 |
Датчик непристебнутого ременя безпеки пасажира |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
